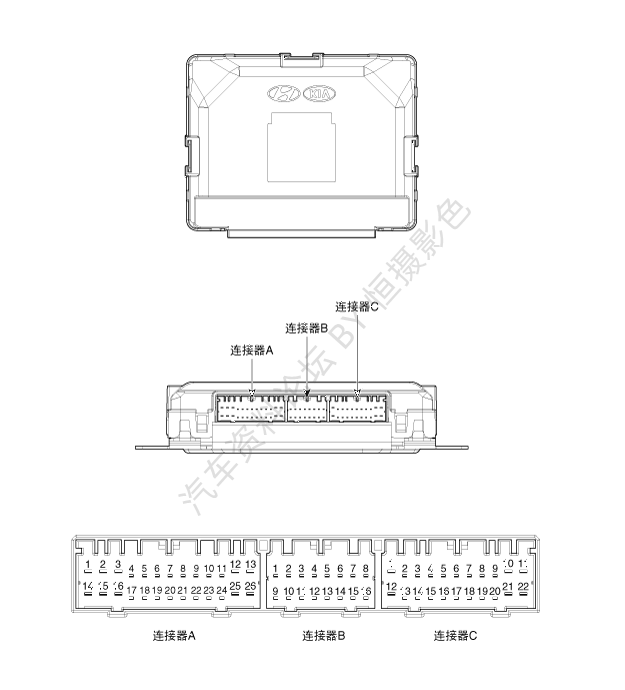

部件(1)
连接器端子信息
| 编号 | 连接器A | 连接器B | 连接器C |
| 1 | V_蓄电池负载 | C_CAN低电位 | SSB照明搭铁 |
| 2 | ESCL搭铁 | C_CAN高电位 | - |
| 3 | 电源搭铁1 | - | SSB LED
OFF |
| 4 | 点火开关1 | - | 内部天线#2电源 |
| 5 | IGN1继电器 | 制动开关 | 内部天线#1电源 |
| 6 | ACC | 钥匙防盗系统天线电源 | - |
| 7 | 点火开关2 | ESCL启动 | - |
| 8 | SSB开关2 | 轮速 | 内部天线#3电源 |
| 9 | - | 驾驶席触发按钮 | 保险杠天线电源 |
| 10 | 遥控通信 | ESCL开锁 | 助手席侧天线电源 |
| 11 | ESCL通信 | 外部蜂鸣器 | 驾驶席侧天线电源 |
| 12 | B_CAN高电位 | P位置/离合器开关 | 起动/停止按钮
LED电源 |
| 13 | 车身-CAN低电位 | 起动反馈 | 起动/停止按钮照明电源 |
| 14 | V_蓄电池
CPU | 钥匙防盗系统天线搭铁 | - |
| 15 | ESCL蓄电池 | - | 内部天线#2搭铁 |
| 16 | 电源搭铁2 | SSB LED
ACC | 内部天线#1搭铁 |
| 17 | 起动机继电器 | - | |
| 18 | IGN2继电器 | - | |
| 19 | ACC继电器 | 内部天线#3电源 | |
| 20 | - | 保险杠天线搭铁 | |
| 21 | - | 助手席侧天线搭铁 | |
| 22 | - | 驾驶席侧天线搭铁 | |
| 23 | RPM | ||
| 24 | EMS通信 | ||
| 25 | SSB开关1 | ||
| 26 | 助手席触发按钮 |
| 部件(2) |

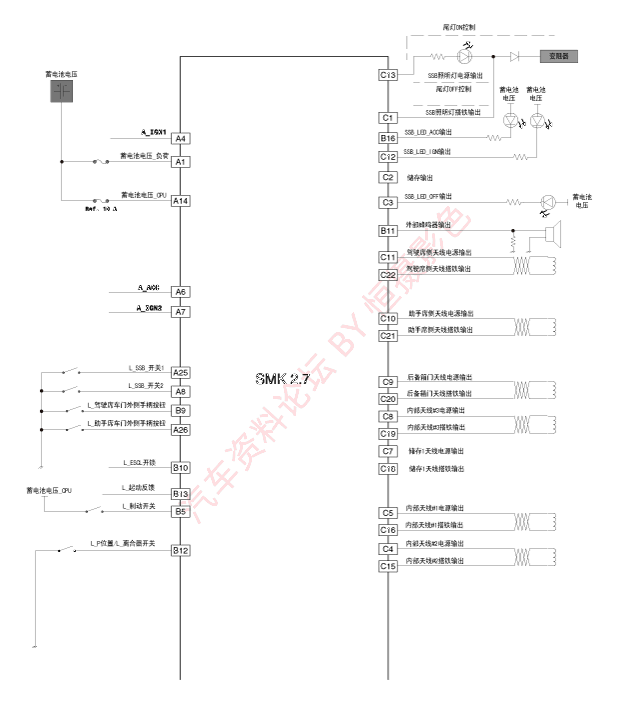

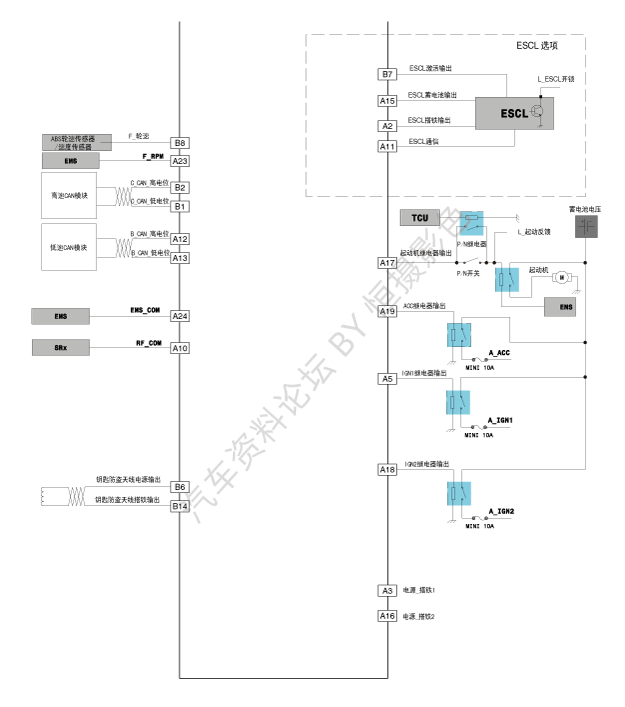

电路图
| 拆卸 |
智能钥匙模块
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸底板控制台上盖。 (参考BD部分-"底板控制台总成") |
| 3. | 拆卸音响控制器或音频/视频/导航控制器。 (参考音响-"音响控制器") (参考音频/视频/导航系统-"音频/视频/导航控制器") |
| 4. | 拆卸智能钥匙模块。(按下列顺序)
|
[右舵]
| (3) | 分离内部天线线束连接器(A)。 |
| (4) | 拧下螺母，拆卸内部天线(A)。 |

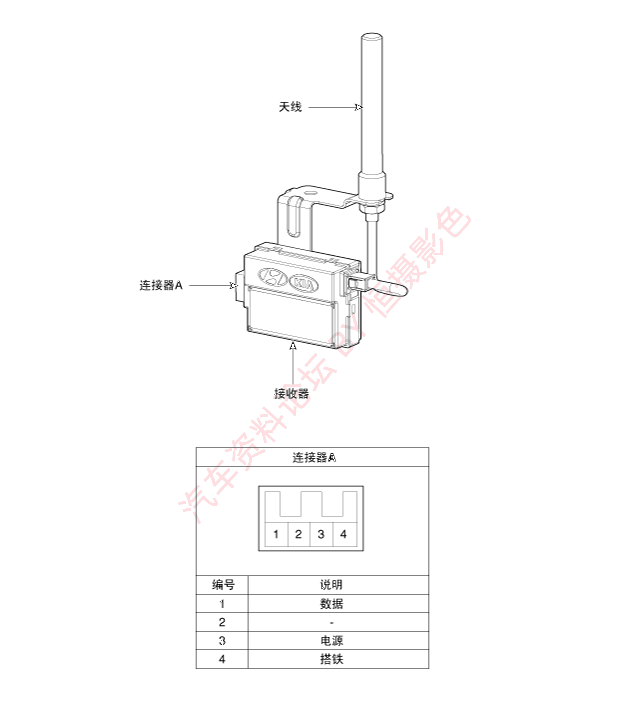

无线电接收器
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸杂物箱壳。 (参考车身-"手套箱壳") |
| 3. | 从射频信号接收器上拧下装配螺母(A)。 |
| 4. | 分离线束连接器(A)，拆卸射频信号接收器(B)。 |
内部1天线
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸底板控制台上盖。 (参考BD部分-"底板控制台总成") |
| 3. | 拆卸暖风和空调控制器。 (参考暖风、通风和空调-"暖风&空调控制器(手动)") (参考暖风、通风和空调-"暖风&空调控制器(DATC)") |
| 4. | 拆卸音响控制器或音频/视频/导航控制器。 (参考音响-"音响控制器") (参考音频/视频/导航系统-"音频/视频/导航控制器") |
| 5. | 从智能钥匙模块上分离线束连接器(A)，拧下螺母(B)。 [左舵] |
[右舵]
| 6. | 分离内部天线线束连接器(A)。 |
| 7. | 拧下螺母，拆卸内部天线(A)。 |
内部2天线
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸后控制台盖。 (参考BD部分-"后控制台盖") |
| 3. | 从内部2天线上分离线束连接器(A)。 |
| 4. | 拧下固定螺母，拆卸内部2天线(A)。 |
内部3天线
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸第三排座椅总成。 (参考车身 -"后座椅总成") |
| 3. | 从内部3天线上分离线束连接器(A)。 |
| 4. | 拧下固定螺母，拆卸内部3天线(B)。 |
外部保险杠天线
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸后保险杠盖。 (参考车身-"后保险杠盖") |
| 3. | 从保险杠天线上分离线束连接器(A)。 |
| 4. | 拧下固定螺钉后拆卸保险杠天线(B)。 |
蜂鸣器
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸前左车轮导板。 |
| 3. | 分离连接器，拆卸保险杠(A)。 |
车门外手柄
| 1. | 分离蓄电池负极端子。 |
| 2. | 从车门上分离塞孔(B)并拧下固定螺栓后，拆卸车门 外侧手柄盖(A)。 |
| 3. | 向后滑动外部把手(A)进行拆卸。 |
| 4. | 分离车门外部把手连接器(A)。 |
后备箱门开启开关
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸后备箱门装饰板。 (参考车身-"后备箱门装饰板") |
| 3. | 拆卸后备箱门背板。 (参考车身-"后备箱门背板") |
| 4. | 从后视摄像头上分离线束连接器(A)。 |
| 5. | 拧下固定螺钉，拆卸后备箱门打开开关(A)。 |
| 检查 |
智能钥匙模块
参考智能钥匙系统-"智能钥匙诊断"
智能钥匙开关
参考智能钥匙系统-"智能钥匙诊断"
天线
参考智能钥匙系统-"智能钥匙诊断"
后备箱门开关
| 1. | 检查后备箱门碰锁端子间的导通性。 |
| 2. | 如果导通性不符合规定，检查开关。 |
| 安装 |
智能钥匙模块
| 1. | 在智能钥匙模块上安装内部1天线。 |
| 2. | 连接线束连接器，安装智能钥匙模块。 |
| 3. | 安装音响控制器或音频/视频/导航控制器、暖风&空调控制器和底板控制台上盖。 |
| 4. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
无线电接收器
| 1. | 安装无线电接收器。 |
| 2. | 拧紧射频信号接收器固定螺母，连接线束连接器。 |
| 3. | 安装手套箱壳。 |
| 4. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
内部1天线
| 1. | 在智能钥匙模块上安装内部1天线。 |
| 2. | 连接线束连接器，安装智能钥匙模块。 |
| 3. | 安装音响控制器或音频/视频/导航控制器、暖风&空调控制器和底板控制台上盖。 |
| 4. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
内部2天线
| 1. | 安装内部2天线。 |
| 2. | 安装后控制台盖。 |
| 3. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
内部3天线
| 1. | 安装内部3天线。 |
| 2. | 安装底板垫和第二排/第三排座椅总成。 |
| 3. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
外部保险杠天线
| 1. | 安装外部保险杠天线。 |
| 2. | 安装后保险杠盖。 |
| 3. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
蜂鸣器
| 1. | 安装蜂鸣器。 |
| 2. | 安装前左车轮导板。 |
| 3. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
车门外手柄
| 1. | 安装车门外侧手柄。 |
| 2. | 安装车门装饰板。 |
| 3. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
后备箱门开启开关
| 1. | 安装后备箱门开关。 |
| 2. | 安装后备箱门装饰条。 |
| 3. | 安装后备箱内饰。 |
| 4. | 连接蓄电池负极(-)导线，检查智能钥匙系统。 |
