使用GDS进行自诊断
用GDS能迅速诊断智能钥匙系统故障。GDS迅速操控执行器，以监测输入/输出值和自诊断。
以下三个特性是智能钥匙系统内的主要故障。
| 1. | 智能钥匙控制模块输入故障。 |
| 2. | 智能钥匙控制模块故障。 |
| 3. | 智能钥匙控制模块输出故障。 |
下面3个诊断方法是主要的诊断方法。
| 1. | 智能钥匙控制模块输入故障：开关诊断 |
| 2. | 智能钥匙控制模块故障：通信诊断 |
| 3. | 智能钥匙控制模块输出故障：天线和开关输出诊断 |
开关诊断
| 1. | 连接GDS导线和驾驶席侧仪表盘下装饰板内的诊断连接器，接通GDS电源。 |

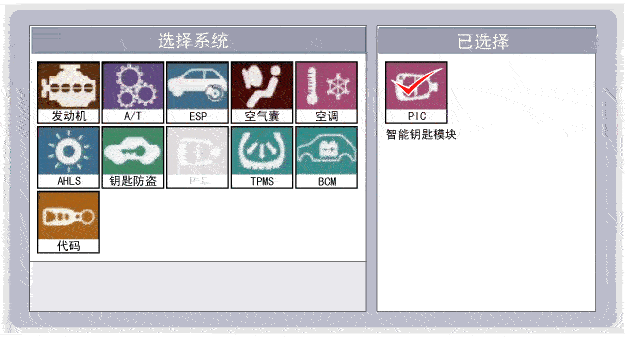

| 2. | 选择车型和智能钥匙系统。 |
| 3. | 选择"智能钥匙控制模块"。 |

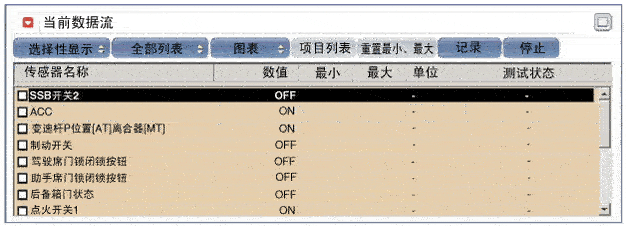

| 4. | 点火开关ON后，选择"当前数据流"菜单。 |
| 3. | 选择"智能钥匙控制模块"。 |
| 4. | 点火开关ON后，选择"当前数据流"菜单。 |
天线执行器驱动诊断
| 1. | 连接GDS导线和驾驶席侧仪表盘下装饰板内的诊断连接器。 |

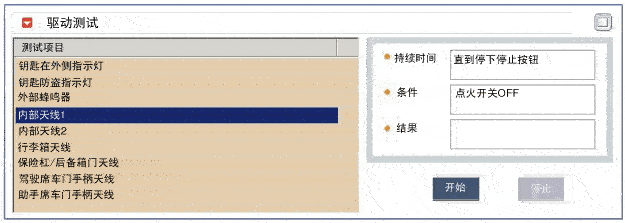

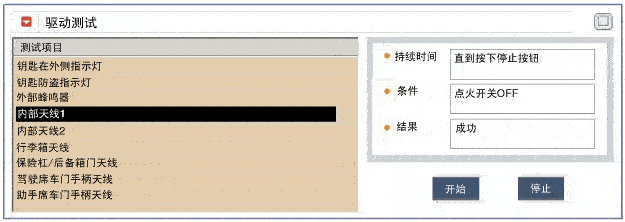

| 2. | 点火开关"ON"后，选择"执行器驱动测试"菜单。 |
| 3. | 在相关天线附近靠近智能钥匙并利用GDS进行控制。 |
| 4. | 如果智能钥匙的LED闪烁，智能钥匙正常。 |
| 5. | 如果智能钥匙的LED不闪烁，检查智能钥匙电池电压。 |
| 6. | 天线驱动
|
天线状态检查
| 1. | 连接GDS导线和驾驶席侧仪表盘下装饰板内的诊断连接器。 |

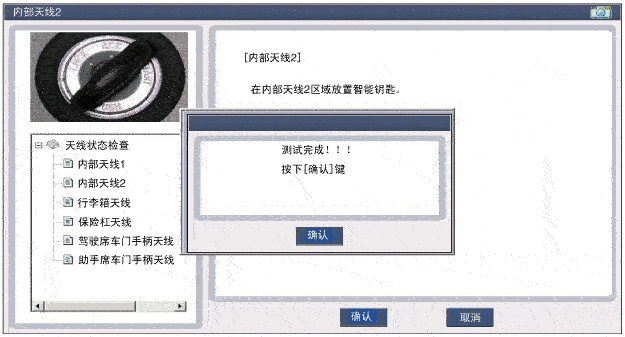

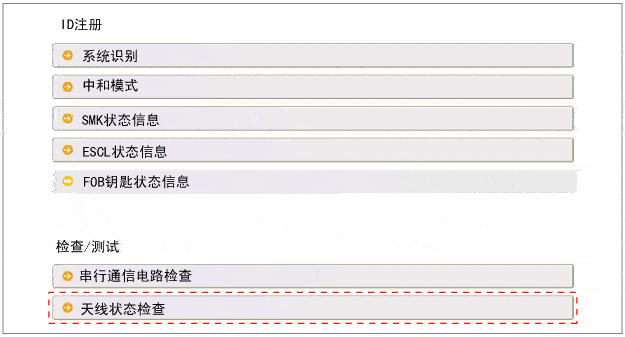

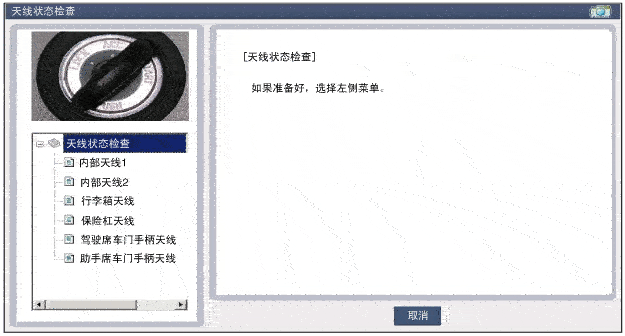

| 2. | 选择"天线状态检查"。 |
| 3. | 点火开关ON后，选择"天线状态检查"。 |
| 4. | 在相关天线附近设置智能钥匙并利用GDS进行控制。 |
| 5. | 如果智能钥匙正常工作，相关天线、智能钥匙(发射、接收)和外部接收器正常。 |
| 6. | 天线状态
|
串行通信状态的检查
| 1. | 连接GDS导线和驾驶席侧仪表盘下装饰板内的诊断连接器。 |

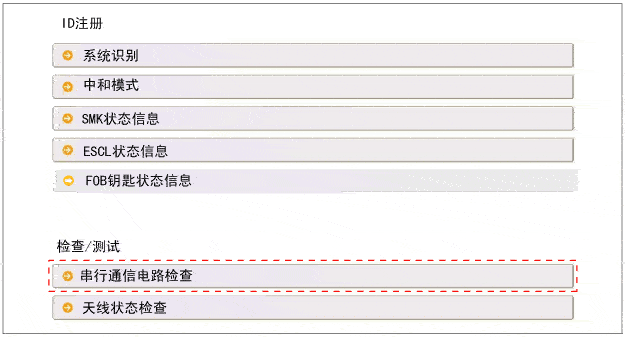

| 2. | 选择"串行通信电路检查"。 |

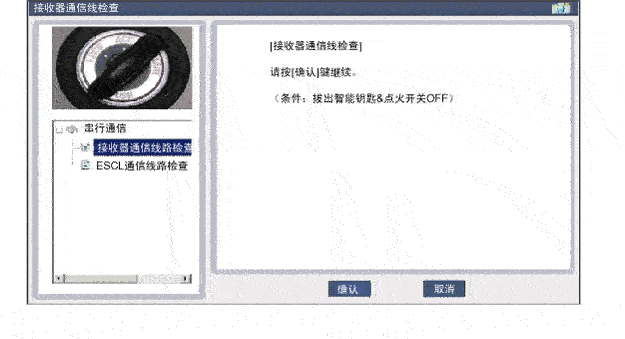

| 3. | 点火开关ON后，选择"接收器通信线路检查"项。 |
| 4. | 检查与GDS的串行通信线路。 |

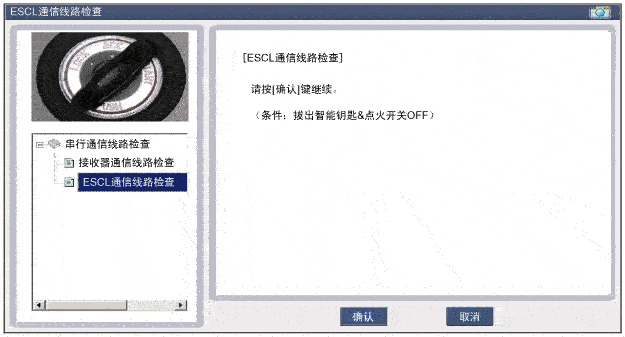

| 5. | 如果接收器通信线路运行正常，检查"ESCL通信线检查"。 |
| 6. | 如果智能钥匙正常，则智能钥匙、外部接收器和ESCL通信正常。 |
| 7. | 如果智能钥匙异常，检查下列项目。
|
内部天线驱动检查
| 1. | 将智能钥匙放置于以下阴影区域并检查点火开关ON。 |
| 2. | 如果点火开关ON，天线运行正常。 |
| 3. | 检查内部天线点火模式。 |

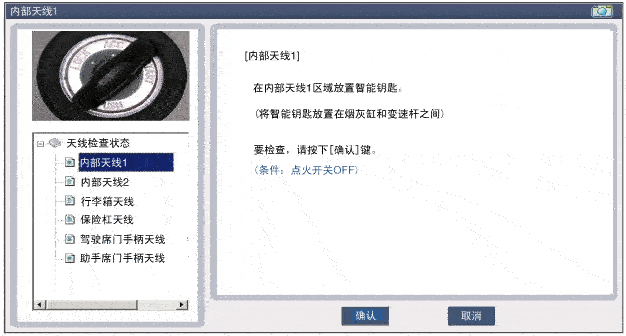

| 4. | 将智能钥匙放置于以下阴影区域并驱动天线。检查智能钥匙LED是否闪烁。 |
| 5. | 如果智能钥匙的LED不闪烁，在阴影区域检查天线。 |
FOB状态检查
| 1. | 连接GDS导线和驾驶席侧仪表盘下装饰板内的诊断连接器。 |

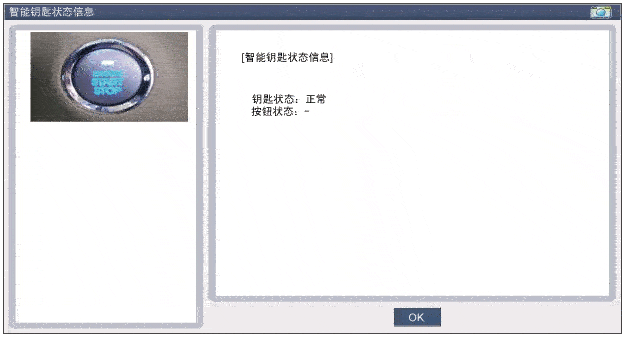

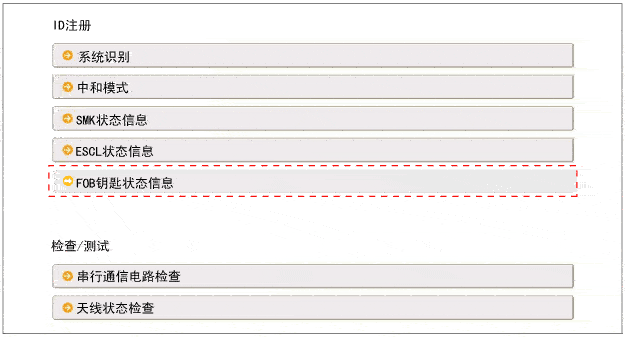

| 2. | 点火开关ON后，选择"FOB钥匙状态信息"项。 |
SMK状态信息检查
| 1. | 连接GDS导线和驾驶席侧仪表盘下装饰板内的诊断连接器。 |

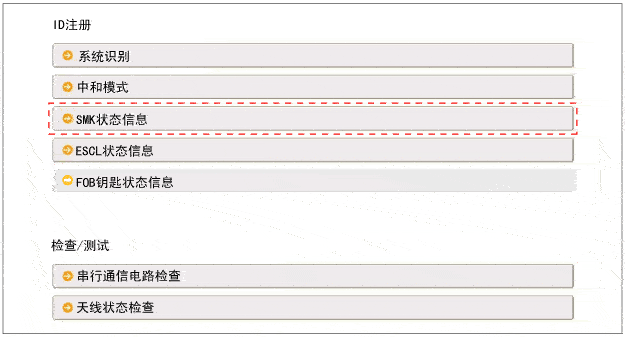

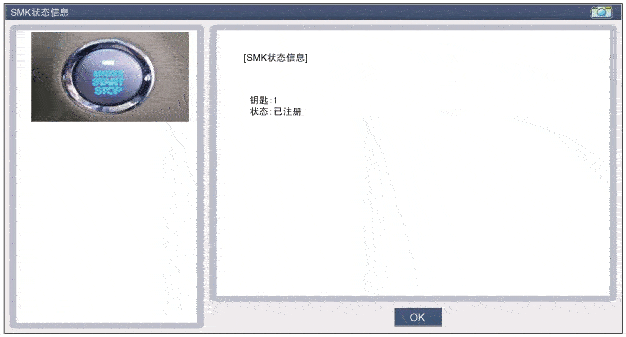

| 2. | 点火开关ON后，选择"SMK状态信息"。 |
ESCL状态检查
| 1. | 连接GDS导线和驾驶席侧仪表盘下装饰板内的诊断连接器。 |

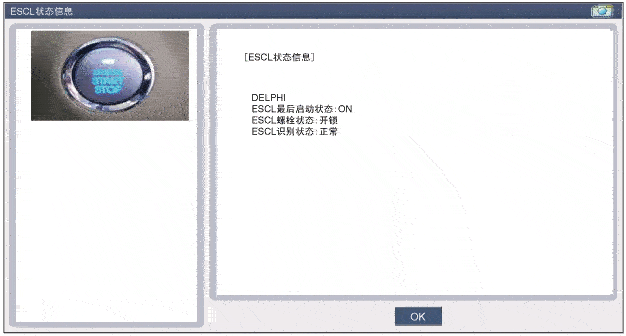

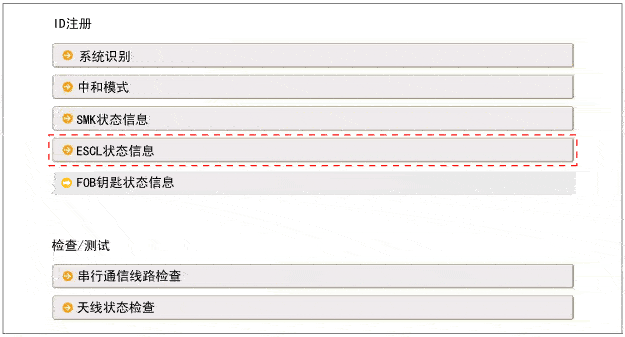

| 2. | 点火开关ON后，选择"ESCL状态信息"。 |

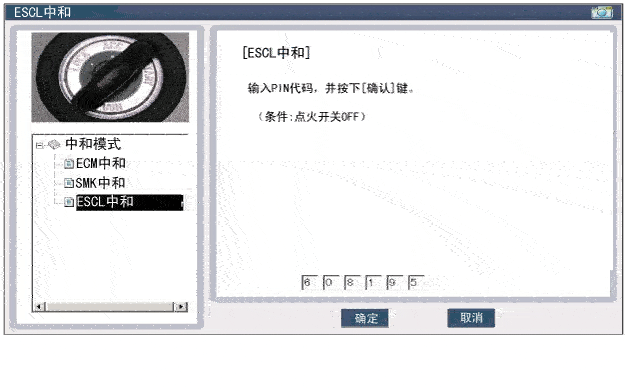

中和状态检查
| 1. | 连接GDS导线和驾驶席侧仪表盘下装饰板内的诊断连接器。 |

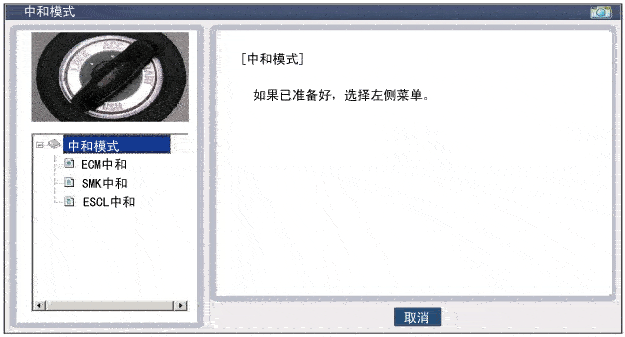

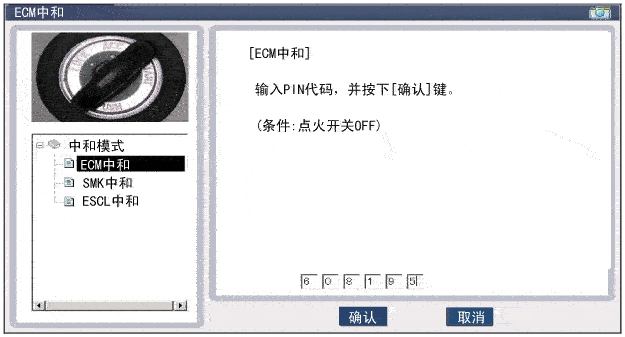

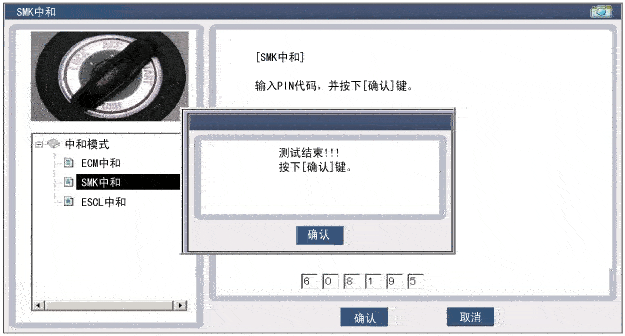

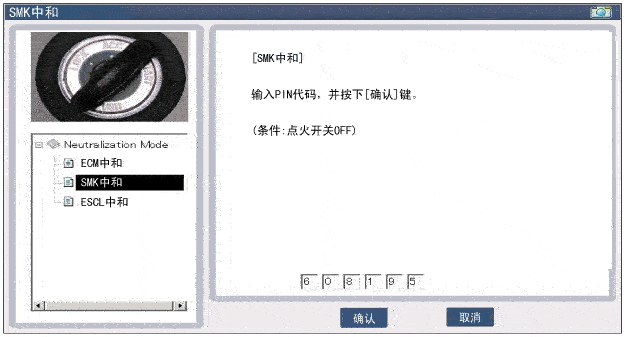

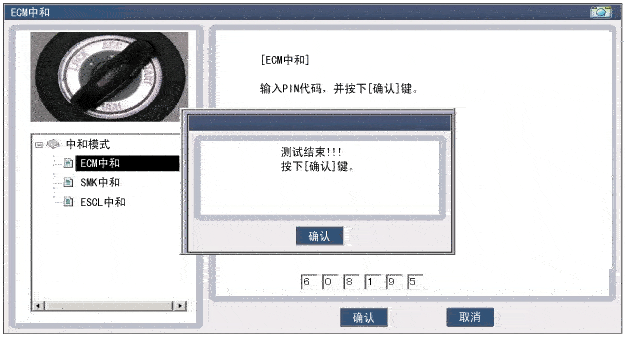

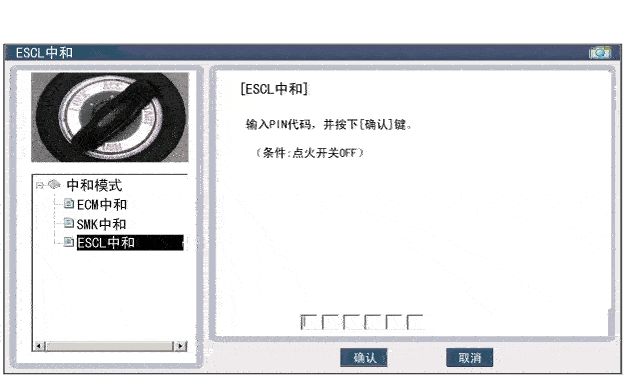

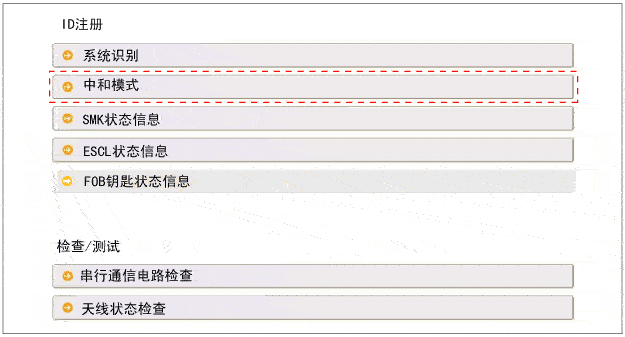

| 2. | 点火开关ON后，选择"中和模式"项。 |
输入开关列表
| NO | 项目名称 | 单位 |
| 1 | SSB开关2 | - |
| 2 | ACC | - |
| 3 | 点火开关1 | - |
| 4 | 'P'档 | - |
| 5 | 制动开关 | - |
| 6 | 前左车门闭锁按钮 | - |
| 7 | 前右车门门锁按钮 | - |
| 8 | 行李箱盖开关 | - |
| 9 | 蓄电池电压 | - |
| 10 | 交流发电机电压 | - |
| 11 | 钥匙拔出指示灯 | - |
| 12 | 钥匙防盗系统灯 | - |
| 13 | 外部蜂鸣器 | - |
| 14 | ESCL启动 | -
|
执行器列表
| 编号 | 项目名称 | 条件 |
| 1 | 钥匙防盗系统警告灯 | 点火开关ON 发动机OFF |
| 2 | 外部蜂鸣器 | 点火开关ON 发动机OFF |
| 3 | 内部天线1启动 | 点火开关ON 发动机OFF |
| 4 | 内部天线2启动 | 点火开关ON 发动机OFF |
| 5 | 行李箱天线起动 | 点火开关ON 发动机OFF |
| 6 | 保险杠天线起动 | 点火开关ON 发动机OFF |
| 7 | 驾驶席车门天线启动 | 点火开关ON 发动机OFF |
| 8 | 助手席车门天线启动 | 点火开关ON 发动机OFF |
