电动座椅控制开关电路图&维修步骤

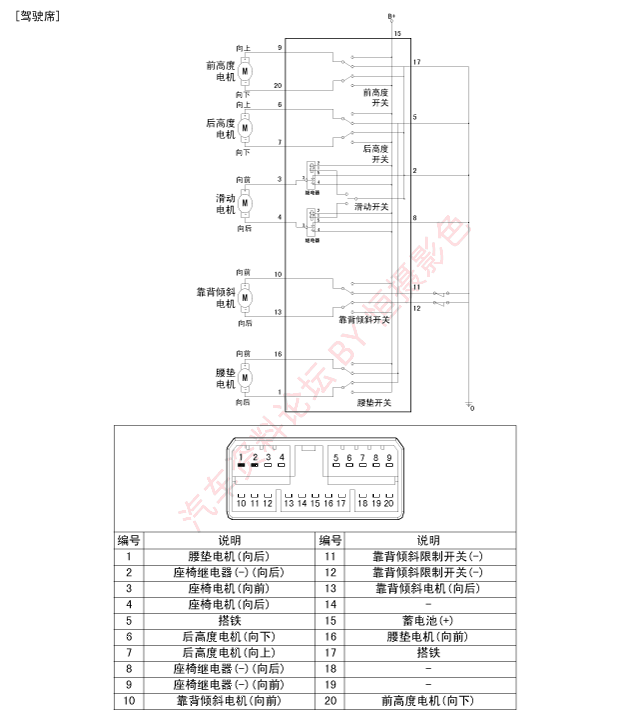

电路图

检查

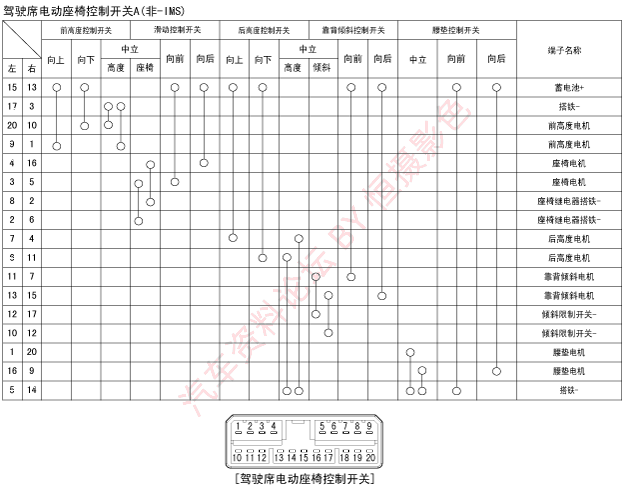

1.	电动座椅开关在各位置时，端子之间的导通性，如下表所示，如果导通性不符合规格，更换电动座椅开关。

拆卸

1.	分离蓄电池负极端子。

2.	拆卸前座椅外侧保护盖。 (参考车身-"前座椅保护外侧盖")

3.	拧下固定螺钉，拆卸电动座椅控制开关(A)和座垫延伸开关(B)。

安装

1.	连接线束连接器，安装电动座椅控制开关和座垫延伸开关。
