| 电路图 |
| [第1排座椅] |
[第2排座椅]
| 拆卸 |
第1排座椅
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸控制台前总成。 (参考BD部分-"底板控制台总成") |
| 3. | 从控制台前部总成上分离多媒体插口线束连接器(A)。 |

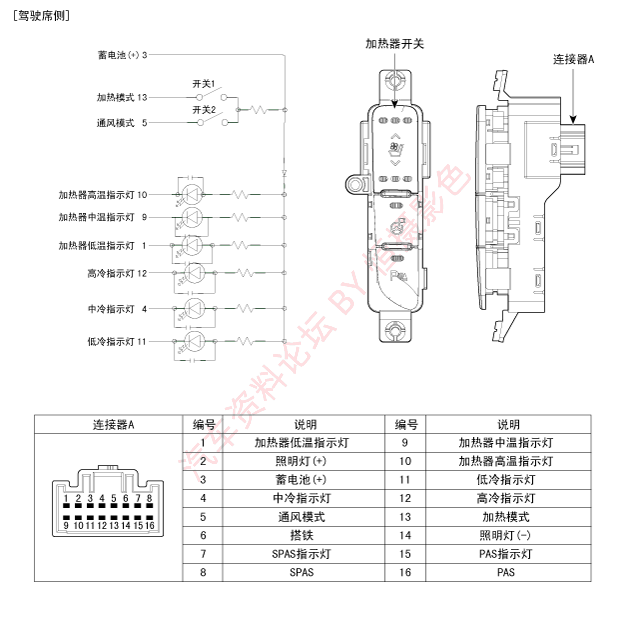

| 4. | 从加热器开关上分离线束连接器(A)。 [驾驶席侧] |

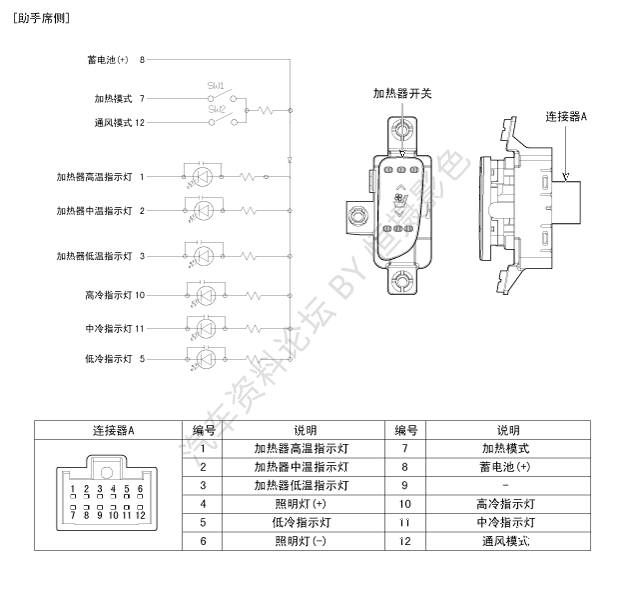

[助手席侧]
| 5. | 拧下固定螺钉，拆卸加热器开关(A)。 |
[驾驶席侧]
[助手席侧]
第2排座椅
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸后车门装饰板。 (参考车身-"后车门装饰板") |
| 3. | 拧下固定螺钉，拆卸电动门窗开关(A)。 |
| 安装 |
第1排座椅
| 1. | 安装加热器开关。 |
| 2. | 安装控制台前部总成。 |
| 3. | 连接蓄电池负极端子。 |
第2排座椅
| 1. | 安装电动门窗开关。 |
| 2. | 安装后车门装饰板。 |
| 3. | 连接蓄电池负极端子。 |
| 检查 |
第1排座椅
| 1. | 分离蓄电池负极(-)端子。 |
| 2. | 拆卸控制台前总成。 (参考BD部分-"底板控制台总成") |
| 3. | 操作驾驶席座椅加热器开关，检查端子之间是否导通。 如果不导通，更换座椅加热器开关。 |
[驾驶席侧]
[助手席侧]
第2排座椅
| 1. | 分离蓄电池负极(-)端子。 |
| 2. | 拆卸后车门装饰板。 (参考车身-"后车门装饰板") |
| 3. | 操作驾驶席座椅加热器开关，检查端子之间是否导通。 如果不导通，更换座椅加热器开关。 |
