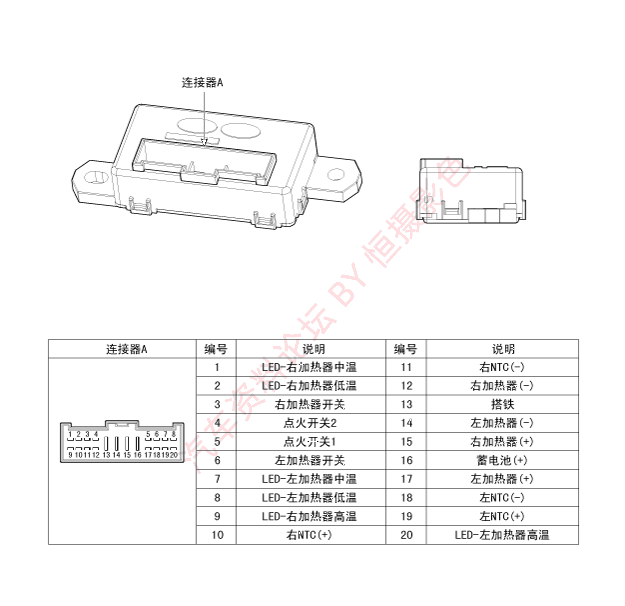

部件

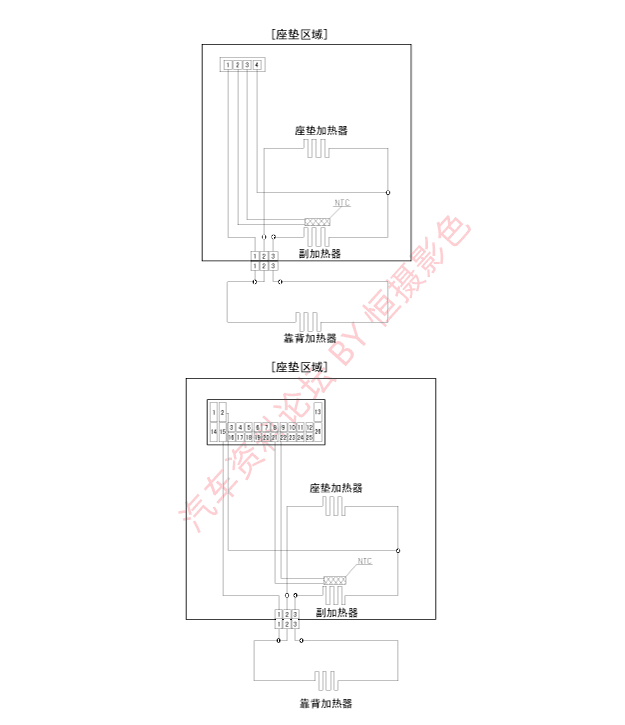

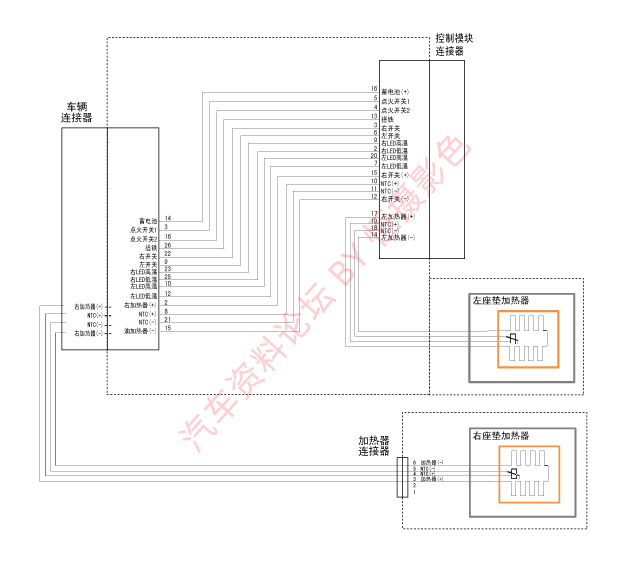

电路图

[第1排座椅]


[第2排座椅]







检查

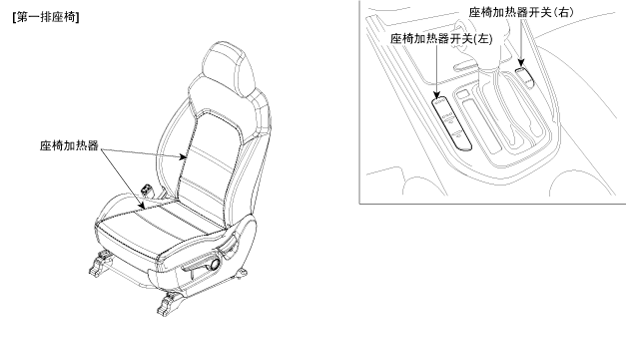

第1排座椅
1.
检查导通性，测量端子间的电阻。

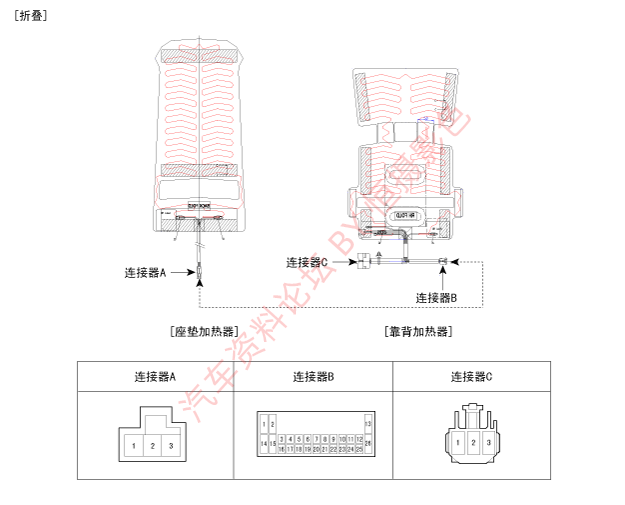

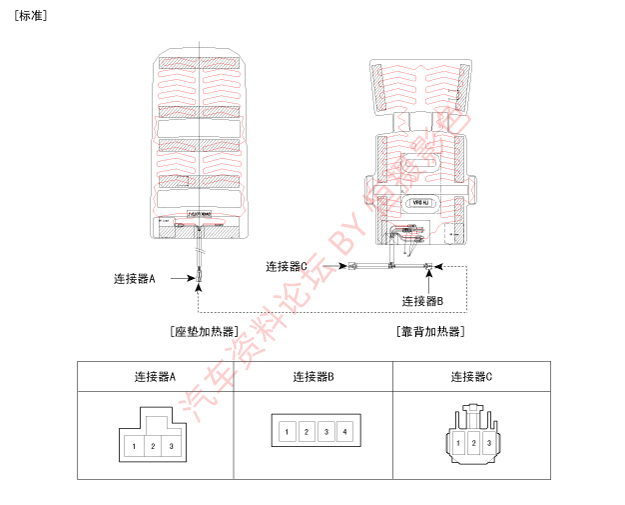

连接器A
连接器B
编号
说明
编号
说明
1
加热器(-)
2
加热器(-)
2
NTC(-)
8
NTC(-)
3
NTC(-)
15
加热器(-)
4
加热器(-)
21
NTC(-)

标准值(织物/皮革)
座垫：1.34Ω±10%
靠背：1.05Ω±10%
设定-2.39Ω±10%
2.
连接连接器后操作座椅加热器，通过测量座椅表面的 温度检查温度调节装置。

1档
2档
3档
座垫
(±2°C)
±35.6°F)
36°C
(96.8°F)
39°C
(102.2°F)
42°C
(107.6°F)
靠背
(±2°C)
±35.6°F)
40°C
(104°F)
45°C
(113°F)
50°C
(122°F)

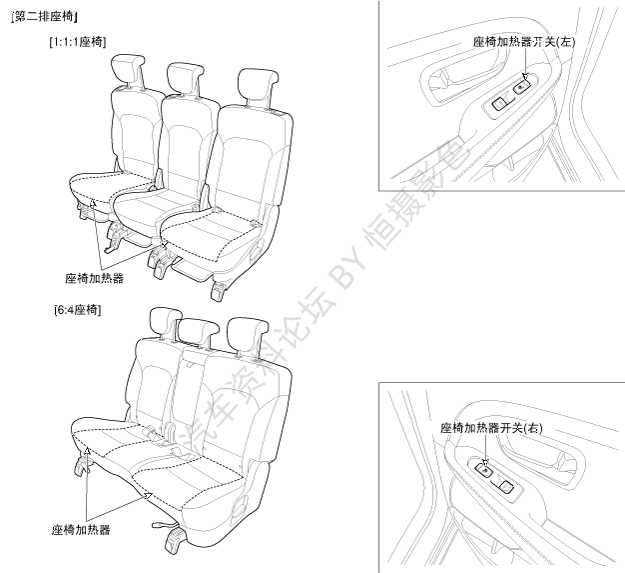

第2排座椅
1.
检查导通性，测量端子间的电阻。


类型
连接器
电阻
左
右
6:4
5P
17-14
3.6
4.57Ω±10%
7P
17-14
3.6
4.79Ω±10%
1:1:1
17-14
3.6
4.79Ω±10%

2.
连接连接器后操作座椅加热器，通过测量座椅表面的温度检查温度调节装置。

1档
2档
座垫
(±2°C/±35.6°F)
36.2°C(97.2°F)
69.0°C(156.2°F)
