座椅加热器(通风座椅) 部件及部件位置&维修步骤&电路图

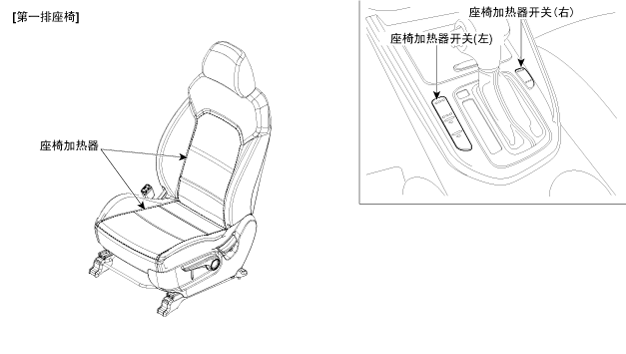

部件

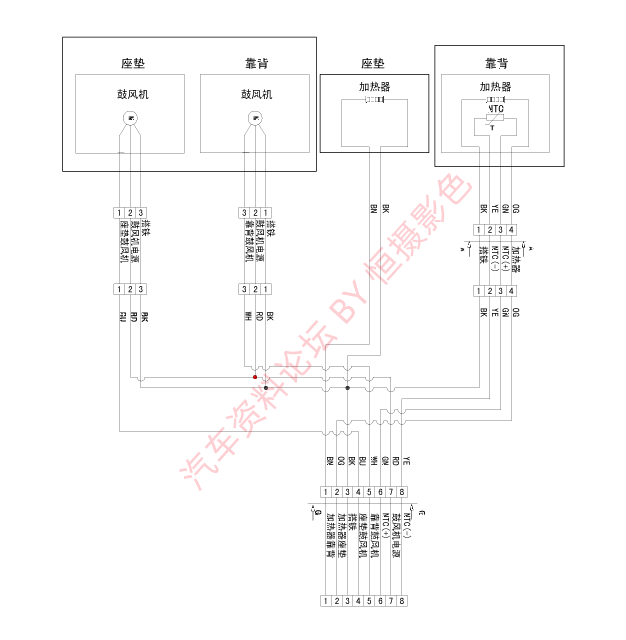

电路图

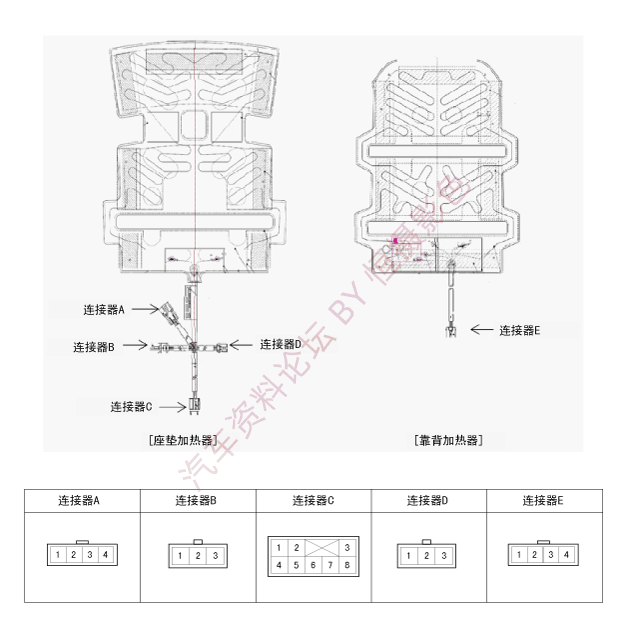

前座椅
1.
检查导通性，测量端子间的电阻。



编号
说明
编号
说明
1
搭铁
5
鼓风机电源
2
座垫加热器
6
NTC(-)
3
靠背加热器
7
靠背鼓风机
4
NTC(-)
8
座垫鼓风机

标准值(织物/皮革)
座垫：5.88Ω±10%
靠背：5.23Ω±10%
设定-11.11Ω±10%
2.
连接连接器后操作座椅加热器，通过测量座椅表面的温度检查温度调节装置。

1档
2档
3档
座垫
(±2°C)
±35.6°F)
36°C
(96.8°F)
39°C
(102.2°F)
42°C
(107.6°F)
靠背
(±2°C)
±35.6°F)
40°C
(104°F)
45°C
(113°F)
50°C
(122°F)
