通风座椅控制模块部件及部件位置&电路图&概要及操作原理&维修步骤

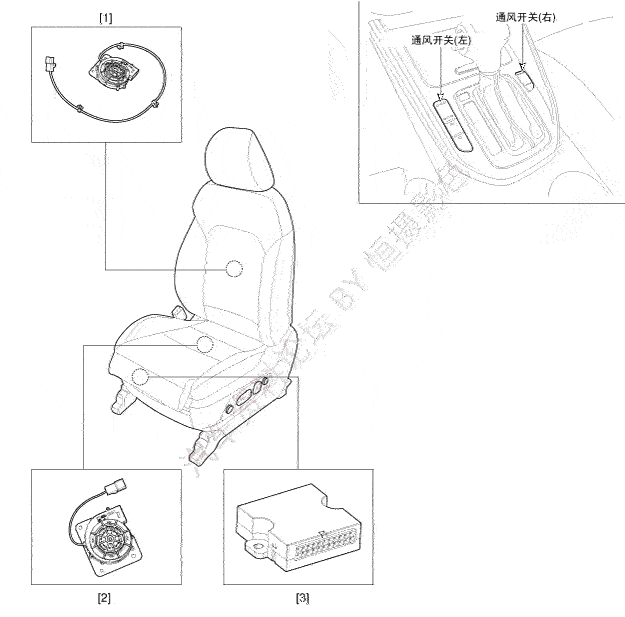

部件位置

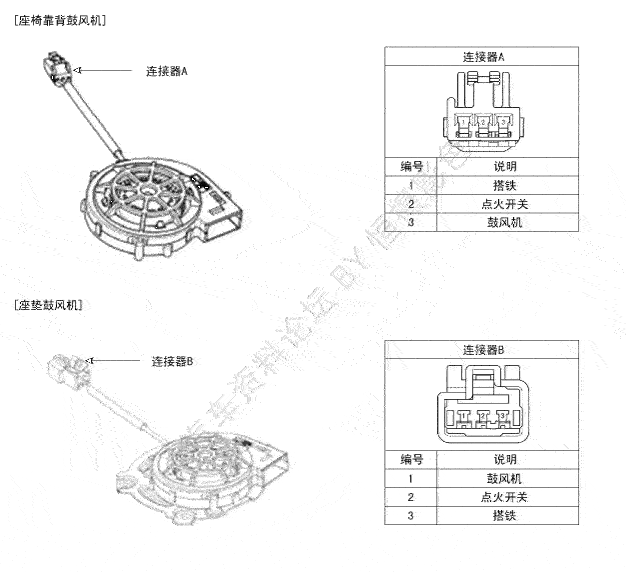

1.座椅靠背鼓风机
2.座垫鼓风机

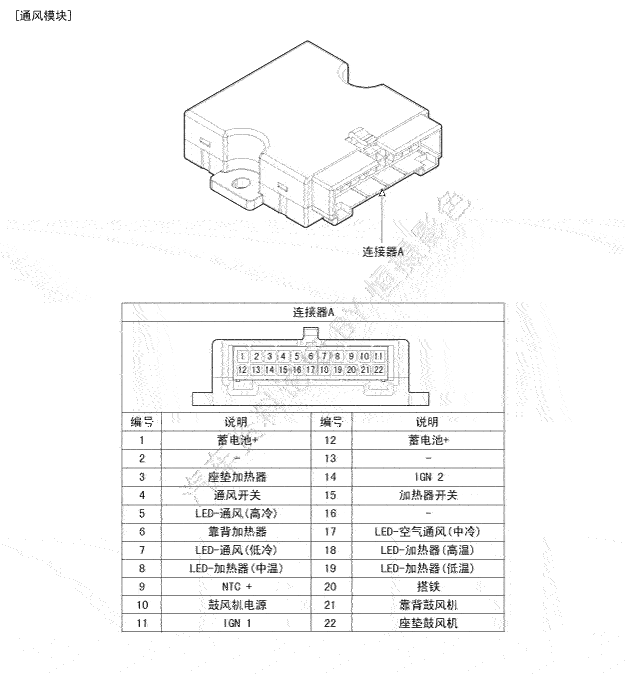

3.座椅通风控制模块

电路图

说明

通风座椅系统利用推送方式以冷却座椅。安装在座椅中的鼓风机产生冷却空气，通过管道流动到座椅靠背和座垫。

参考

1.	装配通风系统座椅时，确保不要在座椅上洒落饮料或水。

2.	由于吸入少量空气，通过触觉很难感受到空气强度。

拆卸

座垫鼓风机

1.	拆卸前座椅总成。 (参考车身-"前座椅总成")

2.	拧下螺钉，分离线束连接器，拆卸座垫鼓风机(A)。

靠背鼓风机

1.	拆卸前座椅总成。 (参考车身 -"前座椅总成")

2.	拆卸前座椅靠背盖。 (参考车身 -"前座椅靠背盖")

3.	拧下螺钉，分离线束连接器，拆卸座椅靠背鼓风机 (A)。

座椅通风控制模块

1.	拆卸前座椅总成。 (参考车身 -"前座椅总成")

2.	拧下螺钉，分离线束连接器，拆卸空气通风控制模块 (A)。

安装

座垫鼓风机

安装座垫鼓风机。

安装前座椅总成。

靠背鼓风机

1.	安装座椅靠背鼓风机。

安装前座椅靠背罩。

安装前座椅总成。

座椅通风控制模块

1.	安装座椅通风控制模块。

安装前座椅总成。
