部件位置
| 说明 |

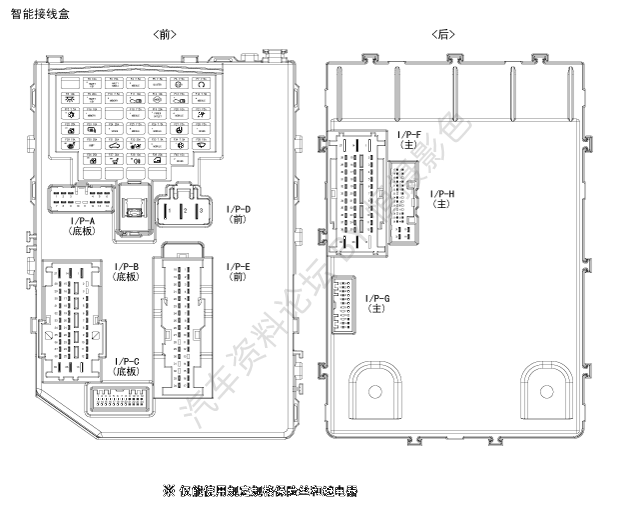

智能接线盒(SJB)
| 1. | 基本功能：内部接线盒+BCM部分功能 利用CAN通信和IPS控制负载。 |
| 2. | 主要功能
|

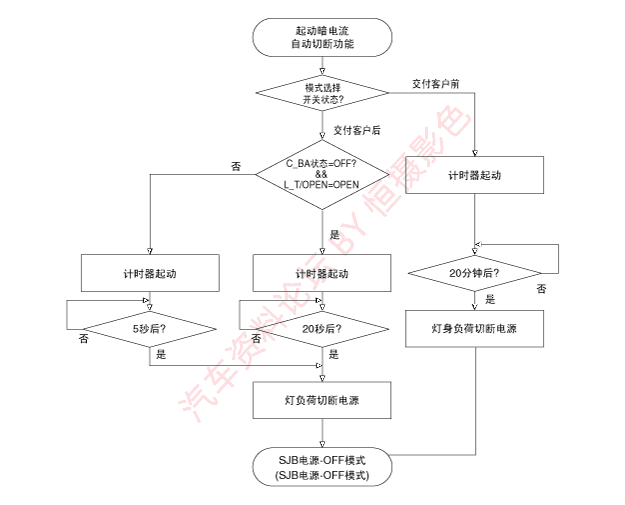

暗电流自动切断系统
| 1. | 说明：根据车辆状态自动切断电源，减少不必要的暗电流负荷。 |
| 2. | 智能接线盒有3种模式，"正常模式"，"睡眠模式"，"电源OFF模式"。在"睡眠模式"具有暗电流自动切断功能。
|
| 3. | 说明-暗电流自动切断 |
|
| 4. | 保险丝开关设定错误时出现的问题 ：如果客户或技术人员将保险丝开关设置到OFF(交付到客户之前模式)，会激活暗电流自动切断功能，会产生以下问题：
*如果保险丝开关设置到OFF(交付到客户之前模式)，
将会切断BCM、数码时钟和音响的记忆电源。 |

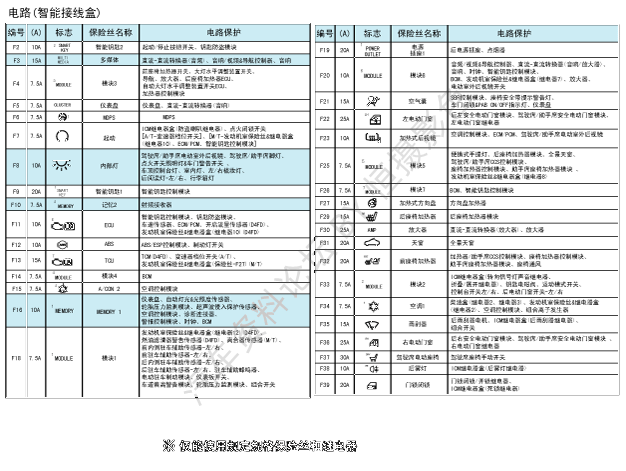

| 保险丝检查 |
| 1. | 确认保险丝支架内没有间隙，稳固固定保险丝。 |
| 2. | 各电路的保险丝电容正确吗？ |
| 3. | 有任何烧断的保险丝吗？ 更换保险丝时，确定使用相同容量的新保险丝。一定要首先确定保险丝熔断的原因，并在安装新保险丝前完全排除故障。 |
| 检查 |
| 1. | 可以使用GDS诊断SJB。SJB与GDS通信，GDS显示输入，输出和代码。 |

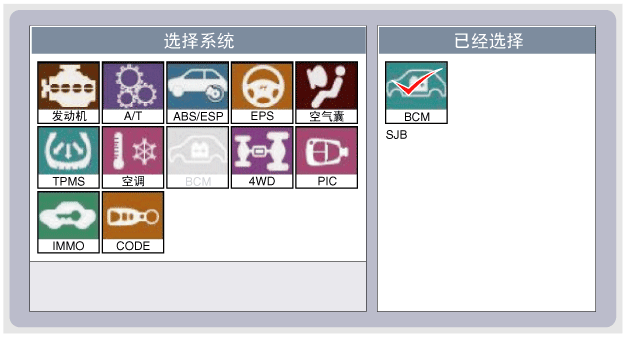

| 2. | 选择车型，BCM和SJB，诊断SJB功能。 |

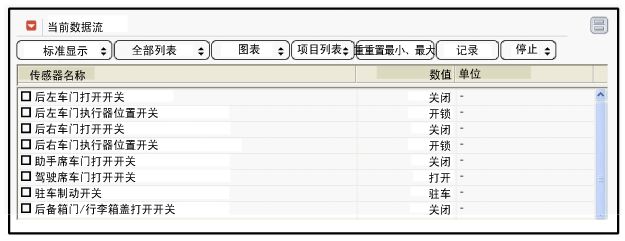

| 3. | 参考SJB的当前输入/输出值，"当前数据流"。提供SJB输入/输出状态的信息。 |

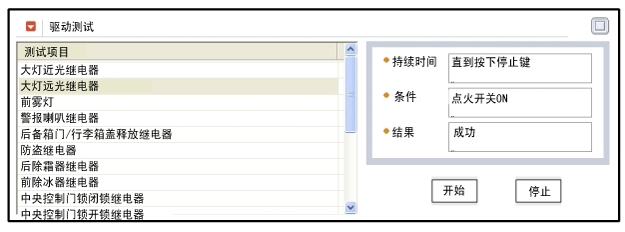

| 4. | 选择"执行器驱动测试"，执行SJB输出上的功能测试。 |
| 拆卸 |
室内接线盒(SJB)
| 1. | 分离蓄电池负极(-)端子。 |
| 2. | 拆卸仪表板下板。 (参考车身-"仪表板下装饰板") |
| 3. | 分离智能接线盒保险丝侧的连接器。 |
| 4. | 拧下固定螺母，拆卸智能接线盒(A)。 |
| 5. | 分离智能接线盒的背侧和连接器。 |
| 安装 |
| 1. | 安装智能接线盒。 |
| 2. | 安装仪表板下板。 |
| 3. | 检查所有系统是否工作正常。 |
