部件
| 说明 |

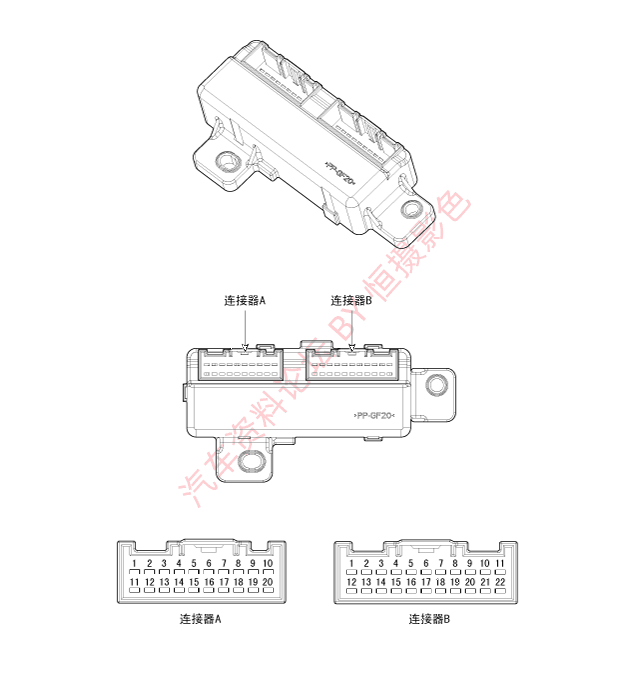

ICM继电器安装在仪表板下装饰板内侧，内置有防盗警报继电器、后雨刮器继电器、折叠/展开电机继电器、转向信号声音继电器、后雾灯继电器、门锁执行器继电器、大灯喷水器继电器和后空调继电器。
| 检查 |
防盗警报继电器
检查端子间的导通性。
| 1. | 当ICM-A连接器的5号端子和3号端子上分别连接电源和搭铁时，5号端子和13号端子之间应导通。 |
后雨刮器继电器
检查端子间的导通性。
| 1. | 当ICM-A连接器的12号端子和16号端子上分别连接电源和搭铁时，14号端子和20号端子之间应导通。 |
折叠电机继电器
检查端子间的导通性。
| 1. | 当ICM-B连接器的2号端子和5号端子分别连接电源和搭铁时，15号端子和18号端子之间应导通。 |
展开电机继电器
检查端子间的导通性。
| 1. | 当ICM-B连接器的14号端子和5号端子分别连接电源和搭铁时，13号端子和17号端子之间应导通。 |
门锁执行器继电器
检查端子间的导通性。
| 1. | 在ICM-B连接器的1号端子和3号端子上分别连接电源和搭铁时，4号端子和12号端子之间应导通。 |
转向信号声音继电器
检查端子间的导通性。
| 1. | 当ICM-A连接器的17号端子和6号端子分别连接电源和搭铁时，15号端子和18号端子之间应导通。 |
