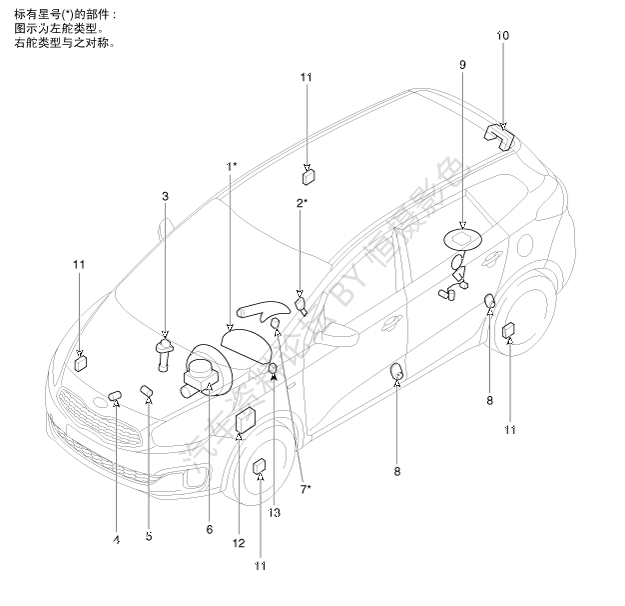

部件位置
| 1.仪表盘总成 2.座椅安全带开关 3.车速传感器 4.发动机冷却水温传感部 5.油压开关 6.制动油位警告开关 7.驻车制动开关 | 8.车门开关 9.燃油位传感部 10.后备箱门开关 11.轮速传感器 12.ABS ECU 13.主动ECO开关 |
| 故障检修 |
| 症状 | 可能原因 | 措施 |
| 车速表不工作 | 仪表盘保险丝(10A)熔断 | 检查是否短路并更换保险丝 |
| 车速表故障 | 检查车速表 | |
| CAN通信线路故障 | 检查EMS | |
| 导线或搭铁故障 | 必要时维修 | |
| 转速表不工作 | 仪表盘保险丝(10A)熔断 | 检查是否短路并更换保险丝 |
| 转速表故障 | 检查转速表 | |
| CAN通信线路故障 | 检查EMS | |
| 导线或搭铁故障 | 必要时维修 | |
| 燃油量表不工作 | 仪表盘保险丝(10A)熔断 | 检查是否短路并更换保险丝 |
| 燃油表故障 | 检查仪表 | |
| 燃油传感部故障 | 检查燃油传感部 | |
| 导线或搭铁故障 | 必要时维修 | |
| 低燃油警告灯不亮 | 仪表盘保险丝(10A)熔断 | 检查是否短路并更换保险丝 |
| 灯泡烧坏 | 更换灯泡 | |
| 燃油传感部故障 | 检查燃油传感部 | |
| 导线或搭铁故障 | 必要时维修 | |
| 水温表不工作 | 仪表盘保险丝(10A)熔断 | 检查是否短路并更换保险丝 |
| 水温表故障 | 检查仪表 | |
| 水温传感部故障 | 检查传感部 | |
| CAN通信线路故障 | 检查EMS | |
| 导线或搭铁故障 | 必要时维修 | |
| 机油压力警告灯不亮 | 仪表盘保险丝(10A)熔断 | 检查是否短路并更换保险丝 |
| 灯泡烧坏 | 更换灯泡 | |
| 机油压力开关故障 | 检查开关 | |
| 导线或搭铁故障 | 必要时维修 | |
| 驻车制动警告灯不亮 | 仪表盘保险丝(10A)熔断 | 检查是否短路并更换保险丝 |
| 灯泡烧坏 | 更换灯泡 | |
| 制动油位警告开关故障 | 检查开关 | |
| 驻车制动开关故障 | 检查开关 | |
| 导线或搭铁故障 | 必要时维修 | |
| 车门开启警告灯和后备箱门 开启警告灯不亮 | 记忆保险丝(15A)熔断 | 检查是否短路并更换保险丝 |
| 灯泡烧坏 | 更换灯泡 | |
| 车门开关故障 | 检查开关 | |
| 导线或搭铁故障 | 必要时维修 | |
| 安全带警告灯不亮 | 仪表盘保险丝(10A)熔断 | 检查是否短路并更换保险丝 |
| 灯泡烧坏 | 更换灯泡 | |
| 座椅安全带开关故障 | 检查开关 | |
| 导线或搭铁故障 | 必要时维修 | |
| 车速表和里程表不工作 | CAN通信线路故障 | 检查ABS
ECU |
| 轮速传感器故障 | 检查轮速传感器 |
