| 使用GDS操作 |
| 1. | 可以使用GDS诊断BCM。BCM与GDS通信，读取输入/输出值和故障代码。 使用GDS能够快速诊断电动门锁的闭锁/开锁是否故障。GDS强制操作执行器，监测输入/输出值并执行自诊断。 |
| 2. | 选择车型、BCM和DDM，诊断SJB功能。 |

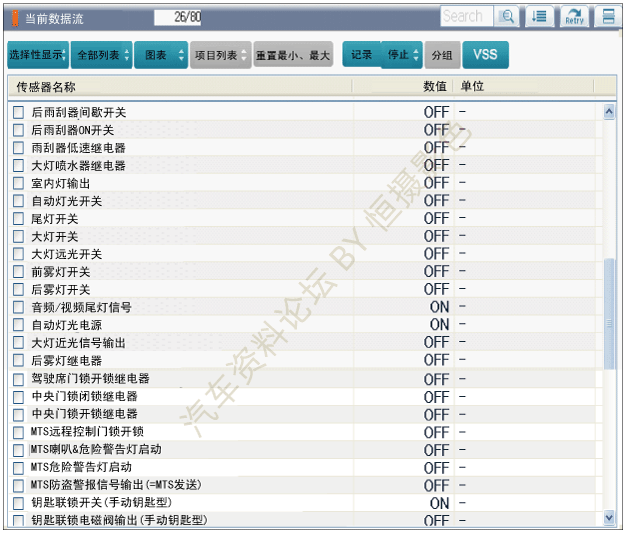

| 3. | 如果要检查电动门锁系统的当前数据流，选择"输入/输出监测"项。它提供DDM相关的输入/输出当前状态信息。 |

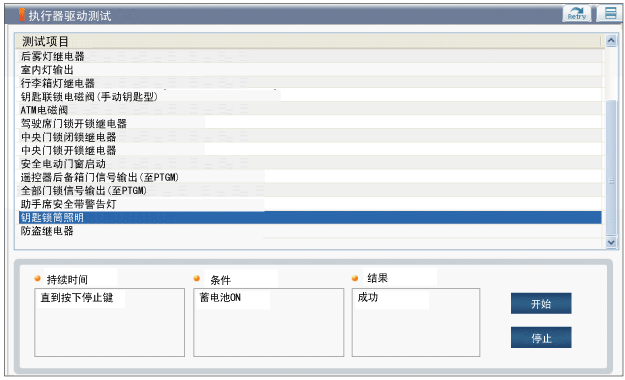

| 4. | 选择"执行器驱动测试"，执行SJB输出项的功能测试。 |
| 拆卸 |
驾驶席电动门窗开关
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸前车门装饰板。 (参考车身-"前车门装饰板") |
| 3. | 拧下固定螺钉(18个)，拆卸电动门窗边框总成(A)。 |
| 4. | 拧下固定螺钉(6个)，拆卸电动门窗主开关总成(A)。 |
中央仪表板危险警告灯开关
| 1. | 分离负极(-)蓄电池端子。 |
| 2. | 拆卸中央仪表板装饰(A)。 |
| 3. | 从中央仪表板装饰上分离起动停止按钮线束连接器 (A)。 |
| 4. | 拧下固定螺钉，拆卸暖风和空调控制器(A)。 |
| 5. | 分离室内软管(A)与空调&暖风控制器线束连接器(B)。 |
| 6. | 拧下2个螺钉后，拆卸中央仪表板(A)。 |
| 7. | 从中央仪表板上分离线束连接器(A)。 |
| 8. | 拧下固定螺钉，拆卸危险警告灯开关总成(A)。 |
| 安装 |
驾驶席电动门窗开关
| 1. | 安装电动门窗主开关总成。 |
| 2. | 连接线束连接器后，安装前车门装饰板。 |
中央仪表板危险警告灯开关
| 1. | 安装危险警告灯开关总成。 |
| 2. | 安装中央仪表板、暖风和空调控制器和中央仪表板装饰。 |
| 3. | 连接蓄电池负极端子。 |
