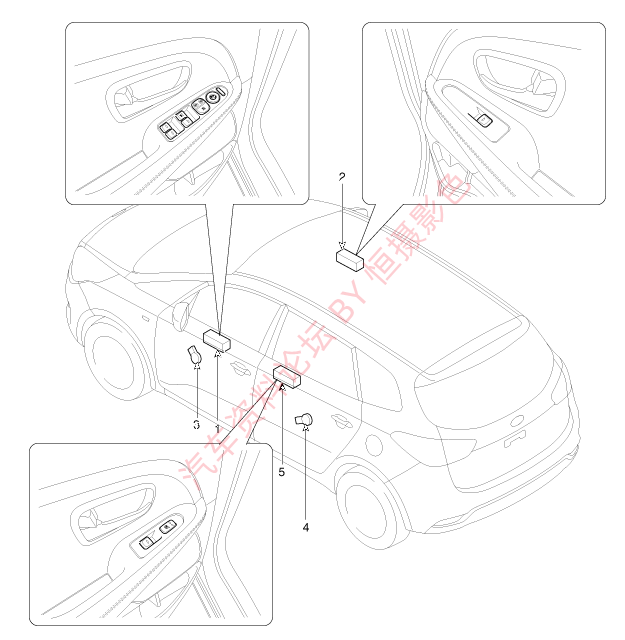

部件位置
1.驾驶席电动门窗开关
2.助手席电动门窗开关
3.前门窗电机
| 4.后门窗电机
5.后门窗开关
|
驾驶员车门电动车窗自动上升工作时，起动安全功能。
| 1. | 安全功能条件 车窗上升时，如果检测100N的力(使用10N/mm弹簧)则降低车窗。 |
| 2. | 门窗下降距离(不按住AUTO-UP开关) | A. | 在距离门窗顶部4mm~250mm位置内检测到异物时。 →门窗下降至距门窗顶部300mm处。 |
|
| B. | 在距离门窗顶部250mmm以上位置检测到异物时。 →倒退车窗，直到距离干扰位置20mm。 |
| 3. | 门窗下降距离(拉起AUTO-UP开关) | A. | 拉起AUTO-UP开关自动上升期间检测到异物时。 →门窗下降至距障碍物位置25mm处。 |
| B. | 上述条件下5秒内AUTO-UP功能不工作。 →拉起AUTO-UP开关时，执行手动上升功能操作门窗。(安全功能不工作) |
| C. | 上述条件下5秒后拉起AUTO-UP开关时。 →门窗下降至距障碍物位置25mm处。 |
|
| 4. | 安全功能无效区 在距门窗顶部4mm以内安全功能无效。 |
安全电动门窗的初始化方式
| 1. | 蓄电池连接的初始化 当拆下蓄电池电源5分钟以上，安全电动门窗开关需要初始化。 | (1) | 初始化前电动门窗操作： | B. | 自动上升功能无效 (控制自动上/下开关时，车窗与手动上/下开关操作一样。) |
|
| (2) | 初始化方式 在车窗打开位置关闭车窗，保持开关在车窗全关闭位置0.2秒以上。 (如果在车窗全关闭状态下关闭车窗，初始化失败。) |
| (3) | 在干扰状态中，如果安全电动车窗初始化，出现以下状态。 |
|
| 2. | 失效保护模式的初始化 | (1) | 如果强制移动车窗且电机故障，为了用户安全，
电动车窗开关进入失效保护模式。 |
| (2) | 在失效保护模式下电动门窗的工作： | B. | 自动/手动上升功能无效 (自动/手动工作时，车窗移动上升20mm停止) |
|
|
