电动门窗电机部件及部件位置&电路图&维修步骤_电动门窗电机部件及部件位置&电路图&维修步骤

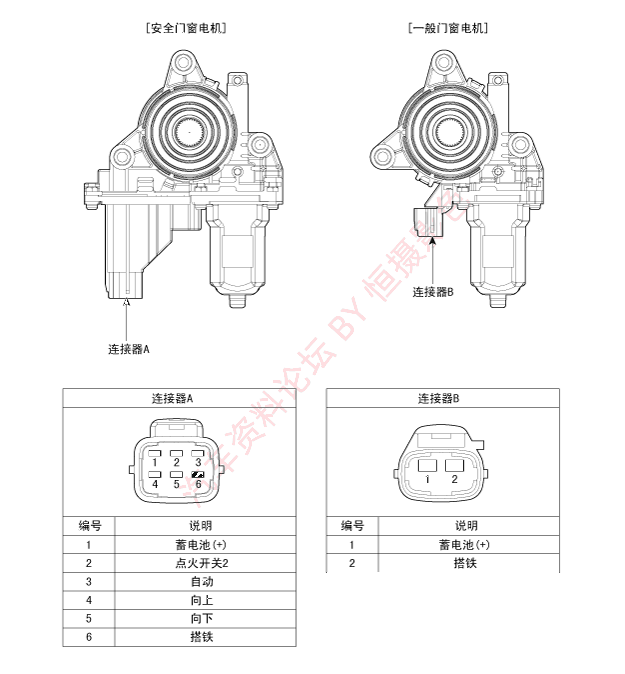

部件

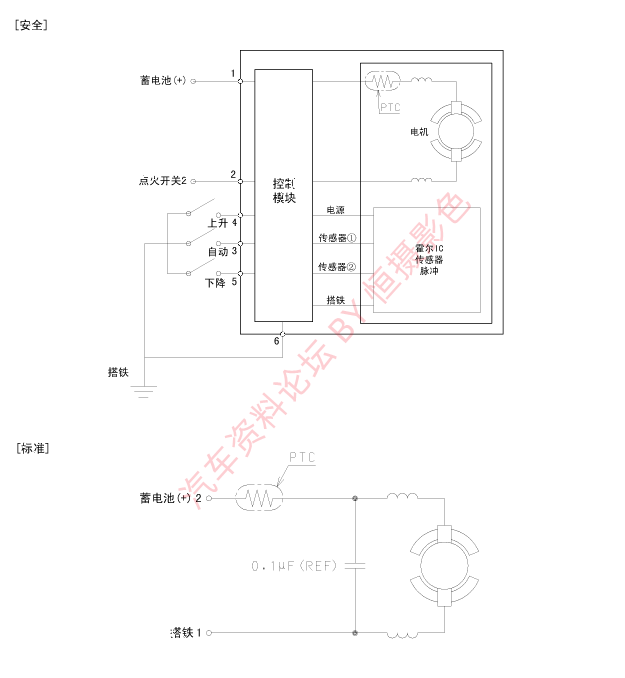

电路图

检查

前电动门窗电机的检查

1.	分离蓄电池负极端子。

2.	拆卸前车门装饰板。 (参考车身-"前车门装饰板")

3.	从电机上分离连接器(A)。 (A：安全，B：标准)

4.	如下表直接在电机端子上连接蓄电池电源(12V)，检查电机工作是否正常，然后颠倒正负极，检查电机反方向转动是否正常。如果工作异常，更换电机。

5.	将2号端子和3号端子连接蓄电池电源(12V)，并在如下连接端子时，检查电机工作是否顺畅。

后电动门窗电机的检查

1.	分离蓄电池负极端子。

2.	拆卸后车门装饰板。 (参考车身-"后车门装饰板")

3.	从电机上分离连接器(A)。 (A：安全，B：标准)

4.	如下表直接在电机端子上连接蓄电池电源(12V)，检查电机工作是否正常，然后颠倒正负极，检查电机反方向转动是否正常。如果工作异常，更换电机。

5.	将2号端子和3号端子连接蓄电池电源(12V)，并在如下连接端子时，检查电机工作是否顺畅。
