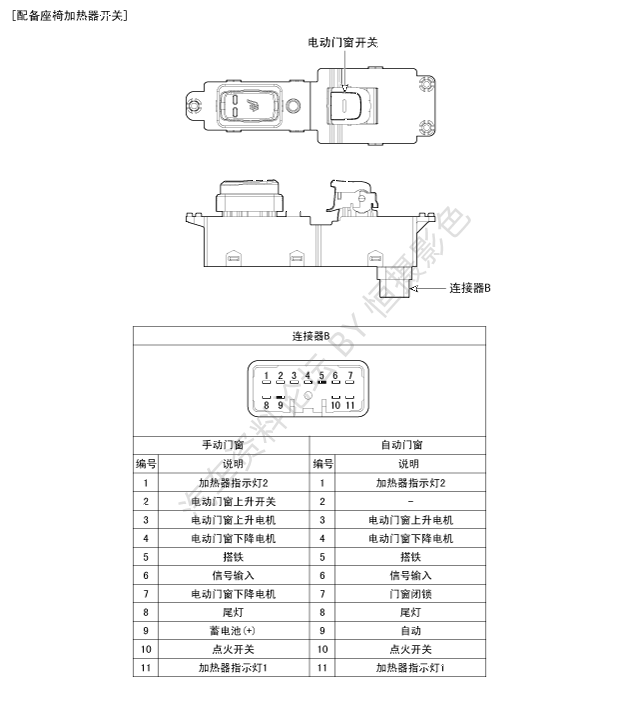

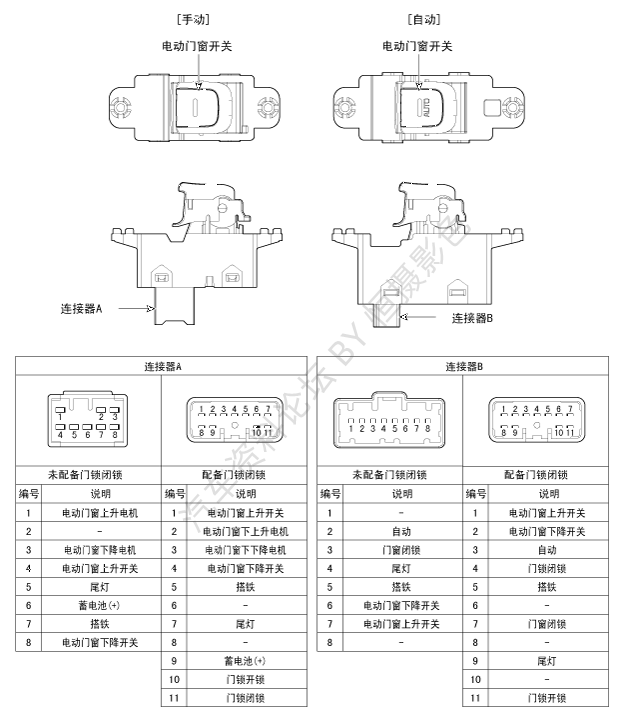

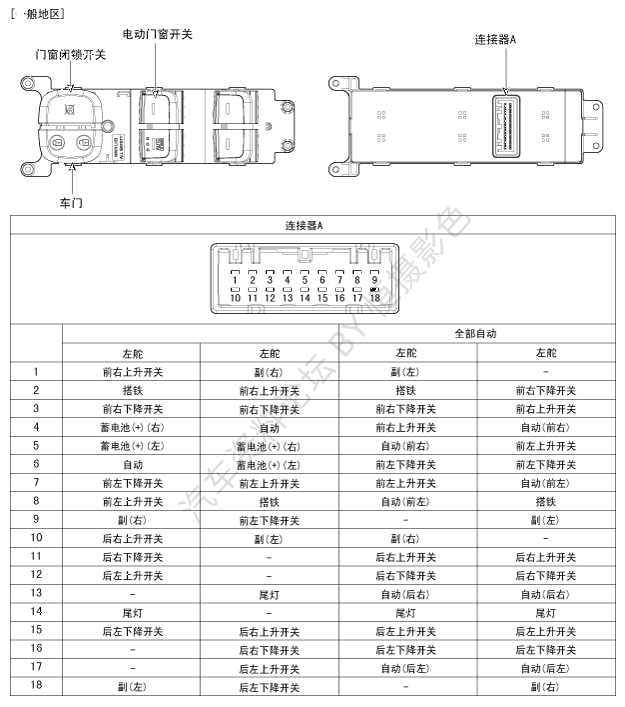

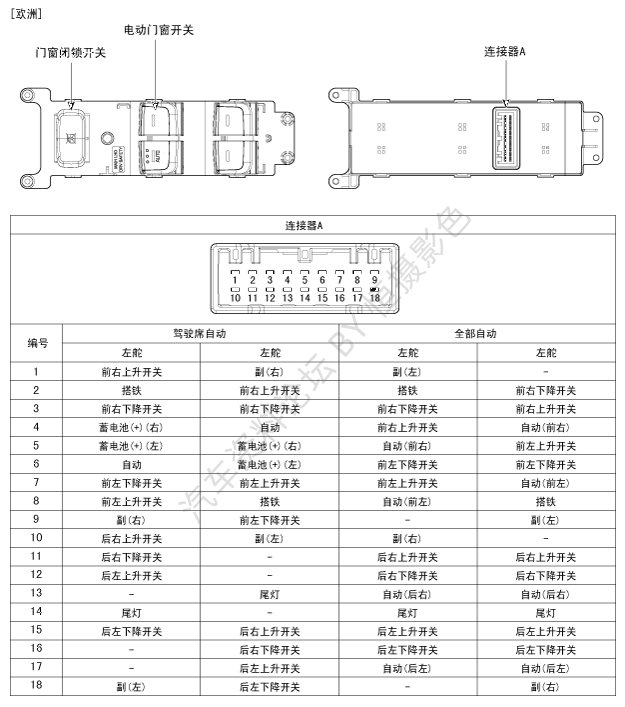

| 部件 |
| 驾驶席电动门窗开关 |
助手席电动门窗开关
后电动门窗开关

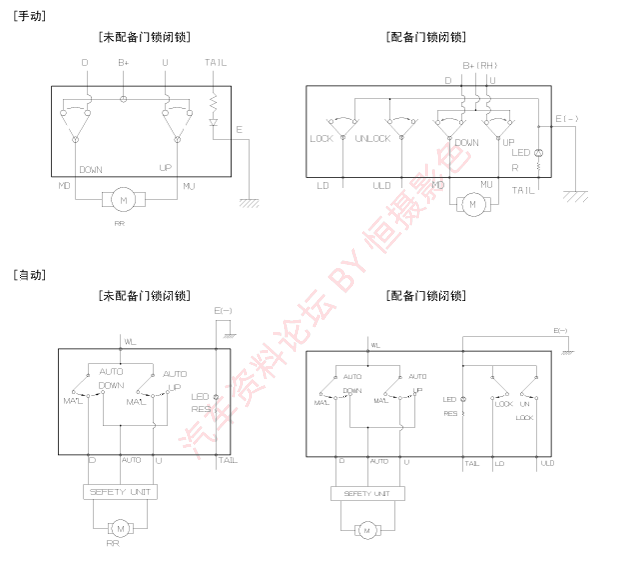

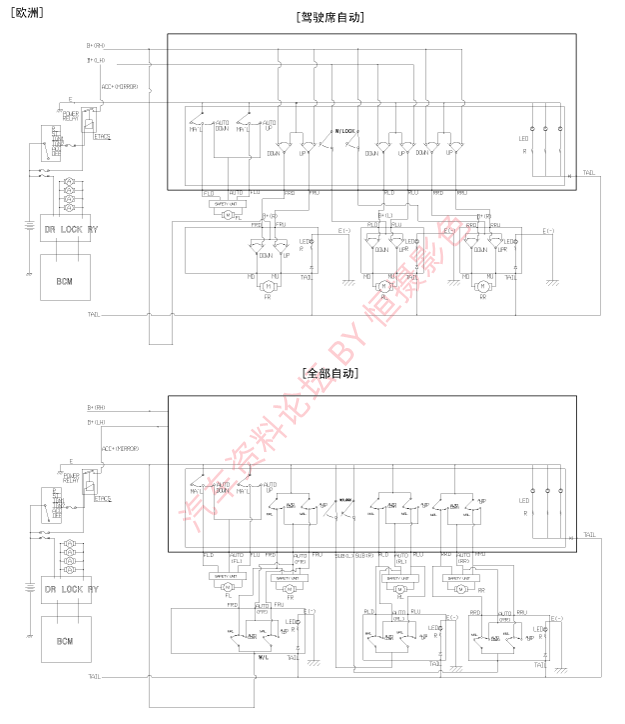

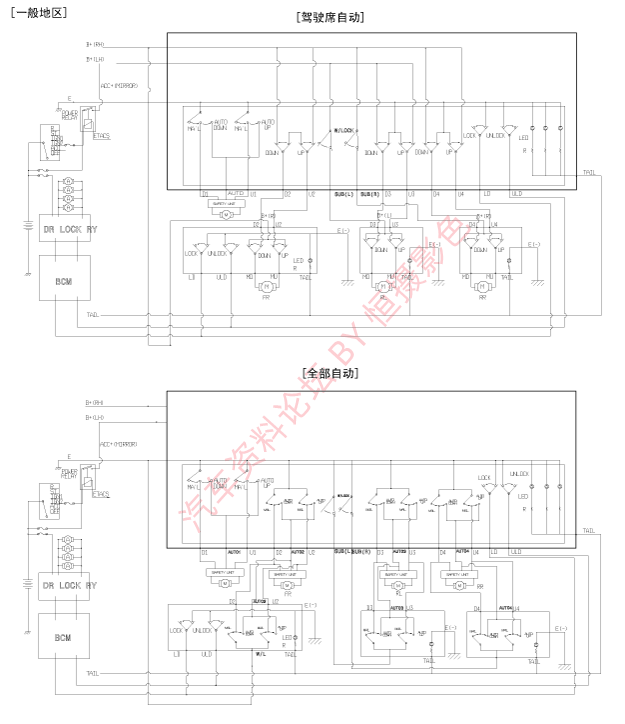

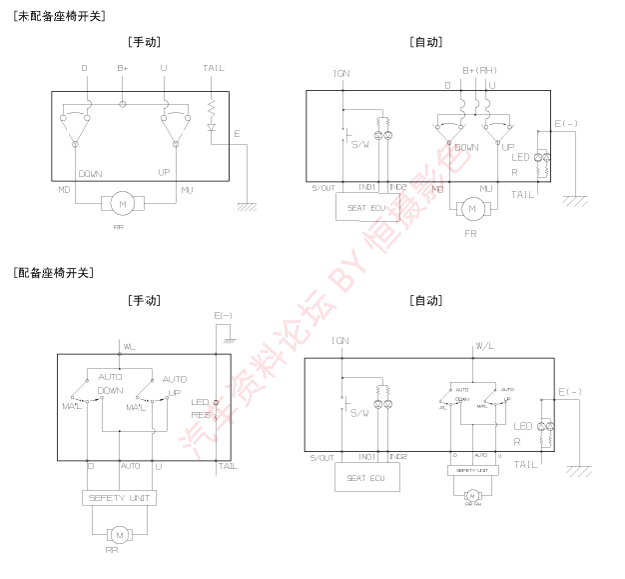

| 电路图 |
| 驾驶席电动门窗开关 |
助手席电动门窗开关
后电动门窗开关
| 检查 |
电动门窗主开关的检查
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸前车门装饰板。 (参考车身-"前车门装饰板") |
| 3. | 分离电动车窗开关模块连接器。 |
| 4. | 根据表格检查每个开关位置的端子之间的导通性。 [驾驶席自动门窗] |
[驾驶席自动门窗]
[全部自动门窗]
助手席电动门窗开关的检查
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸前车门装饰板。 (参考车身-"前车门装饰板") |
| 3. | 从开关上分离线束连接器(A)。 |

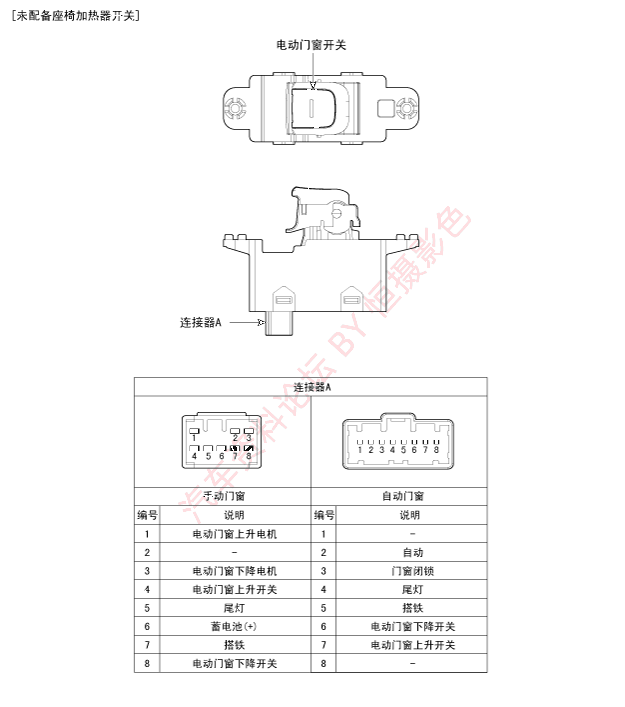

| 4. | 根据下表检查各开关位置的端子之间的导通性。 如果导通状态异常，更换开关。 [手动] |
[自动]
后电动门窗开关的检查
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸后车门装饰板。 (参考车身-"后车门装饰板") |
| 3. | 从开关上分离线束连接器(A)。 |
| 4. | 根据下表检查各开关位置的端子之间的导通性。 如果导通状态异常，更换开关。 [手动] |
[自动]
| 拆卸 |
驾驶席电动门窗开关
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸前车门装饰板。 (参考车身-"前车门装饰板") |
| 3. | 拧下固定螺钉，拆卸电动门窗边框总成(A)。 |
| 4. | 拧下固定螺钉(4个)，拆卸电动门窗开关总成(A)。 |
助手席电动门窗开关
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸前车门装饰板。 (参考车身-"前车门装饰板") |
| 3. | 拧下固定螺钉，拆卸电动门窗开关总成(A)。 |
后电动门窗开关
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸后车门装饰板。 (参考车身-"后车门装饰板") |
| 3. | 拧下固定螺钉，拆卸电动门窗开关总成(A)。 |
| 4. | 根据下表检查各开关位置的端子之间的导通性。 如果导通状态异常，更换开关。 |
| 安装 |
驾驶席电动门窗开关
| 1. | 安装电动门窗主开关总成。 |
| 2. | 连接线束连接器后，安装前车门装饰板。 |
助手席电动门窗开关
| 1. | 安装电动门窗主开关总成。 |
| 2. | 连接线束连接器后，安装前车门装饰板。 |
后电动门窗开关
| 1. | 安装电动门窗主开关总成。 |
| 2. | 连接线束连接器后，安装后车门装饰板。 |
