前雨刮器电机部件及部件位置&电路图&维修步骤_前雨刮器电机部件及部件位置&电路图&维修步骤

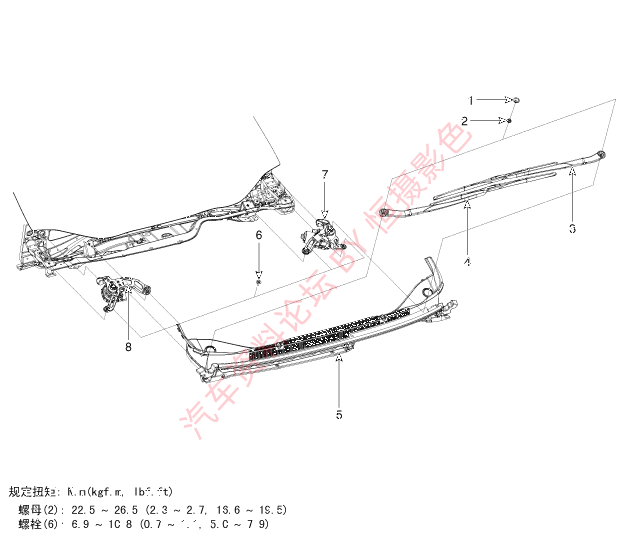

部件位置

1.挡风玻璃雨刮器臂盖
2.螺母
3.雨刮器臂&雨刮器刮片(驾驶席侧)
4.雨刮器臂&雨刮器刮片(助手席侧)

5.车颈盖板
6.螺栓
7.挡风玻璃雨刮器电机&连杆总成(驾驶席侧)
8.挡风玻璃雨刮器电机&连杆总成(助手席侧)

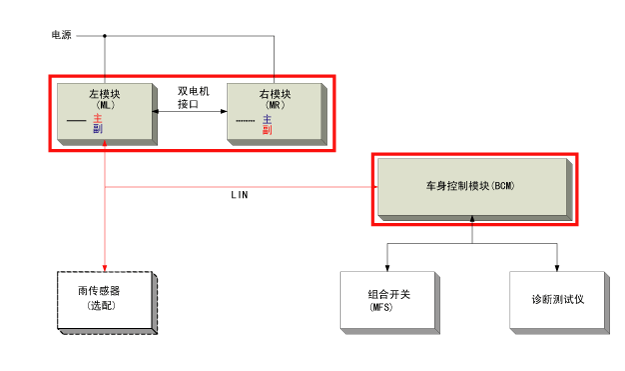

系统结构图

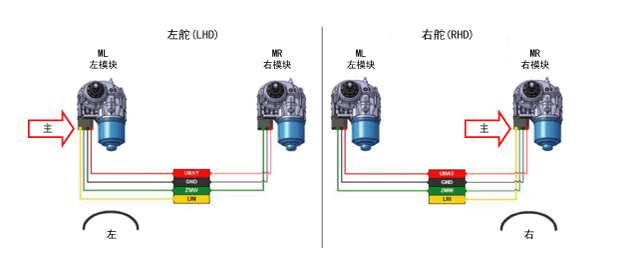

1.	自动配置自动将连接到两个LIN网络中的一个挡风玻璃雨刮器电机识别为主电机，将另一个识别为副电机。

拆卸

1.	拆卸雨刮器盖(A)后，拧下挡风玻璃雨刮器臂螺母。

2.	拆卸挡风玻璃雨刮器臂和刮片(B)。

3.	如果有必要拆卸雨刮片，向上拉雨刮片固定夹，释放固定夹，从雨刮器臂的内半径拆卸雨刮片。

3.	如果有必要拆卸雨刮片，向上拉雨刮片固定夹，释放固定夹，从雨刮器臂的内半径拆卸雨刮片。

[助手席侧]

6.	从雨刮器电机和连杆总成上分离雨刮器电机连接器 (A)。

[驾驶席侧]

[助手席侧]

7.	拧下固定螺钉后拆卸雨刮器电机(A)。 [驾驶席侧]

[助手席侧]

安装

安装雨刮器电机。

安装雨刮器电机和连杆总成，连接雨刮器电机连接器。

规定扭矩：

6.9~10.8N•m(0.7~1.1kgf•m,5.0~7.9lbf•ft)

安装车颈顶盖。

安装挡风玻璃雨刮器臂和刮片。

规定扭矩：

22.5~26.5N•m(2.3~2.7kgf•m,16.6~19.5lbf•ft)

参考

-	必须运转挡风玻璃雨刮器电机，确保位于停止位置。如有必要，调整雨刮器臂和刮片。

5.	在规定位置安装雨刮器臂和刮片。 A：雨刮片位置设置

注意

一般来说，污染源来自于昆虫、树液和使用一些商业车辆洗涤液进行的热蜡处理。如果雨刮片不正常工作，使用良好的清洁液或温和的洗涤剂清洁门窗和雨刮片，并使用干净的水彻底冲刷。

检查

1.	可以使用诊断仪诊断电控雨刮器(ECW)模块。ECW与诊断仪通信，在诊断仪上可以显示输入和输出值，以及故障代码。

2.	选择车型、BCM和ECW系统，诊断ECW系统功能。

3.	如果您想检查ECW系统的当前数据流，选择"当前数据流"。它提供ECW的输入/输出状态信息。
