部件

说明

ECM(电铬室内后视镜)减弱后视镜的反射光线。前视传感器检测环境光线亮度，而后视传感器检测后方光线。后视镜利用后视传感器检测的光线强度调整亮度。此亮度范围是 7～85%。挂入倒档时，停止其功能。

1.	前视传感器观察周围环境光亮度是否低到需要后视镜工作的程度。

2.	后视传感器检测来自车辆后方的折射光的耀眼度。

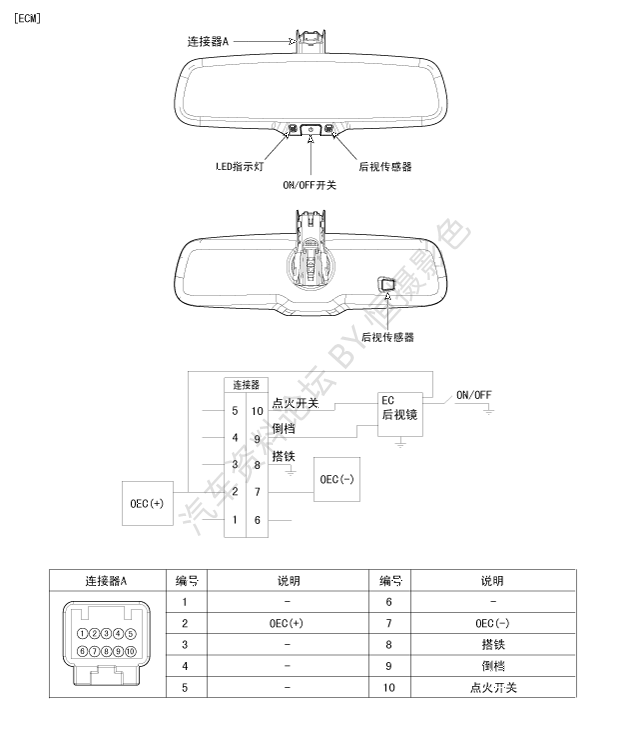

3.	ECM根据后视传感器检测信号调整后视镜的亮度。当没有检测到眩光时，后视镜停止发挥作用。 (1.LED指示灯，2.ON/OFF开关，3.后视传感器，4.前视传感器)

自动降低亮度功能

为了保证夜间行驶时有清晰的视野，当检测到后方车辆的灯光炫目时，后视镜会自动降低亮度。自动降低亮度功能由降低亮度ON/OFF按钮控制：

1.	按下功能控制按钮3秒以上，6秒以下，自动降低亮度功能OFF，绿色状态指示灯LED熄灭。

再次按下功能控制按钮3秒以上，6秒以下，自动降低亮度功能ON，绿色状态指示灯LED亮。

参考

每次车辆起动时，后视镜默认在ON位置。

检查

通过下列程序检查ECM功能是否正常。

1.	将点火开关转至"ON"位置。

覆盖前视传感器。

3.	用灯光照向后视传感器。

只要后视传感器检测到光耀眼，ECM立即变暗。

参考

如果日间进行此测试，覆盖前视传感器，ECM就应该变暗。

5.	当挂倒档时，ECM不应变暗。当用灯光照射前视传感器和后视传感器时，ECM不应该变暗。

拆卸

1.	拆卸后视镜导线盖(A)。

2.	分离ECM后视镜连接器(B)。

3.	向上推ECM后视镜基座，拆卸自动除霜传感器&雨传感器盖(A)。

拧下装配螺钉。

向箭头方向拉并拆卸后视镜(A)。

参考

拆卸后视镜时，注意不要损坏固定支架。

安装

1.	安装后视镜，确保不要损坏固定支架。

2.	重新连接连接器并拧紧螺钉后安装后视镜导线盖。
