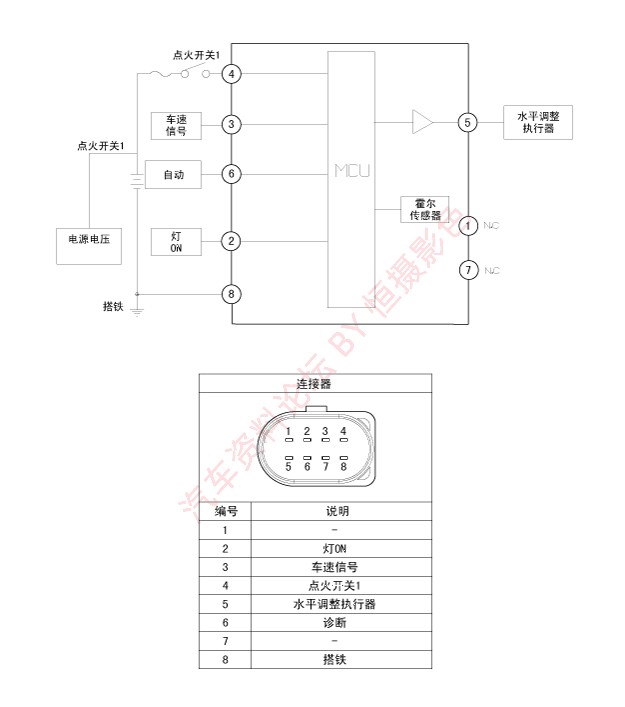

电路图
| 说明 |
根据行驶环境和车辆的负荷状态，改变大灯灯光的方向来保持驾驶员的能见度，防止驾驶员出现炫目，确保安全驾驶。

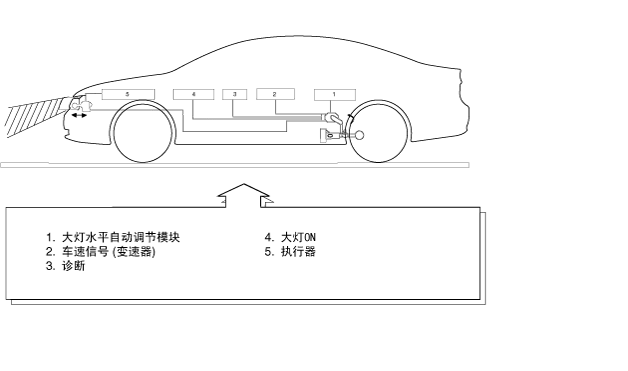

车辆静态变化后检测输入信号开始，固定在后中央臂上的传感器集成ECU驱动安装在大灯上的执行器。
根据底盘的倾斜状态，自动调整大灯光照水平。
| 操作 |
工作程序
| 1. | 车辆负荷改变导致悬架角度改变。 |
| 2. | 传感器角度变化。 |
| 3. | 微处理器计算必要的大灯角度变化量。 |
| 4. | 向大灯水平调整装置和驱动执行器发送适当信号。 |
操作状态
| 1. | 点火开关"ON"。 |
| 2. | 近光ON。 |
| 3. | 停止：如果传感器控制杆变化量为0.7°或以上，最多
1.5秒后控制操作大灯。 |
| 4. | 行驶：如果车速超过4km/h(2.48mile/h)，车速变化每秒不超过0.8-1.6Km/h(0.5~1.0mile/h)，且负荷状态变化，大灯工作。 |
部件
| 1. | 自动大灯水平调整装置 1.水平调整模块和传感器 2.传感器固定支架 3.传感器连杆 |
|
| 2. | 执行器
|
| 检查 |
| 1. | 点火开关"ON"。 |
| 2. | 打开大灯开关。 |
| 3. | 检查工作情况。转动大灯水平调整开关时，检查大灯光照点变化是否平稳。 |
| 4. | 如果操作运行不良，检查连接器和端子，确认它们全部接触良好。 如果端子弯曲、松动或腐蚀，按需要维修它们，并重新检查系统。 如果端子良好，转至步骤5。 |
| 5. | 用良好的、相同型号的大灯总成替换并检查是否正常工作。 |
| 拆卸 |
| 1. | 拆卸大灯水平调整模块连接器(A)。 |
| 2. | 拧下固定螺栓，拆卸大灯水平调整模块(B)。
|
| 安装 |
| 1. | 安装大灯水平调整模块。 |
| 2. | 再次连接大灯水平调整模块连接器。 |
