部件
连接器端子信息
| 编号 | 说明 | 编号 | 说明 |
| 1 | - | 21 | 搭铁 |
| 2 | - | 22 | CAN通信高电位1 |
| 3 | - | 23 | CAN通信低电位1 |
| 4 | - | 24 | - |
| 5 | - | 25 | PAS开关指示灯2 |
| 6 | PAS开关2 | 26 | SPAS开关指示灯1 |
| 7 | SPAS开关1 | 27 | - |
| 8 | - | 28 | - |
| 9 | - | 29 | - |
| 10 | - | 30 | - |
| 11 | 信号-前左侧面传感器 | 31 | 信号-前右侧面传感器 |
| 12 | - | 32 | - |
| 13 | - | 33 | - |
| 14 | 前传感器搭铁 | 34 | 后传感器搭铁 |
| 15 | 信号-前右外侧传感器 | 35 | 信号-后左外侧传感器 |
| 16 | 信号-前右内侧传感器 | 36 | 信号-后左内侧传感器 |
| 17 | 信号-前左内侧传感器 | 37 | 信号-后右内侧传感器 |
| 18 | 信号-前左外侧传感器 | 38 | 信号-后右外侧传感器 |
| 19 | 前传感器电源 | 39 | 后传感器电源 |
| 20 | - | 40 | IGN |
| 拆卸 |
|
| 1. | 拆卸主仪表板总成。 (参考车身-"主仪表板总成") |
| 2. | 拧下螺母，分离线束连接器(B)，拆卸SPAS模块(A)。 |
从SPAS支架上分离固定夹(A)。 |
| 安装 |
| 1. | 连接线束连接器并安装SPAS模块(A)。 |
| 2. | 安装主仪表板总成。 |
| 检查 |
| 1. | 使用GDS可以快速诊断SPAS(智能驻车辅助系统)。 SPAS与GDS进行通信，读取输出和输入数值，驱动执行器。 |
| 2. | 为诊断SPAS(智能驻车辅助系统)功能，选择车型和SPAS菜单。 |

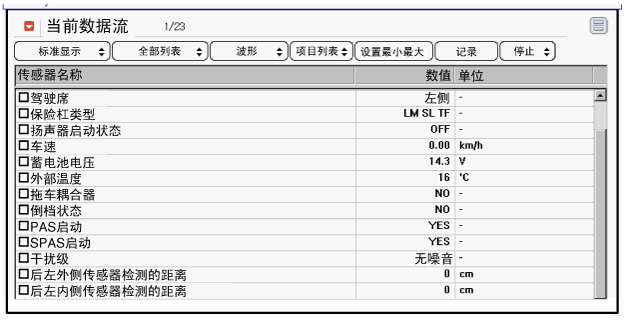

| 3. | 为访问SPAS当前输入/输出值，选择"当前数据流"。 它提供SPAS输入/输出状态的信息。 |

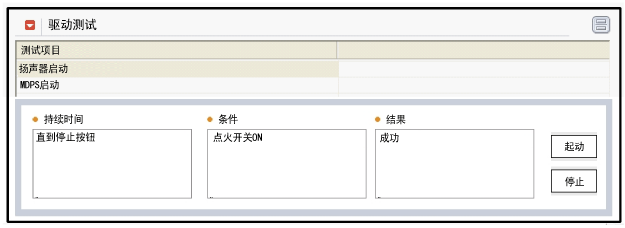

| 4. | 为对SPAS输入项执行强制驱动，选择"驱动测试"。 |

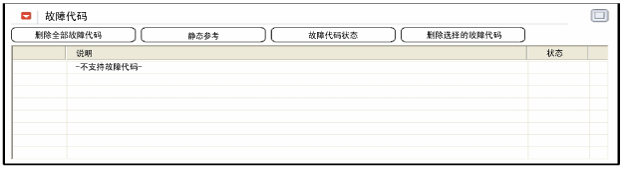

| 5. | 选择"诊断故障代码"，检查各模块的DTC(故障代码)。 |

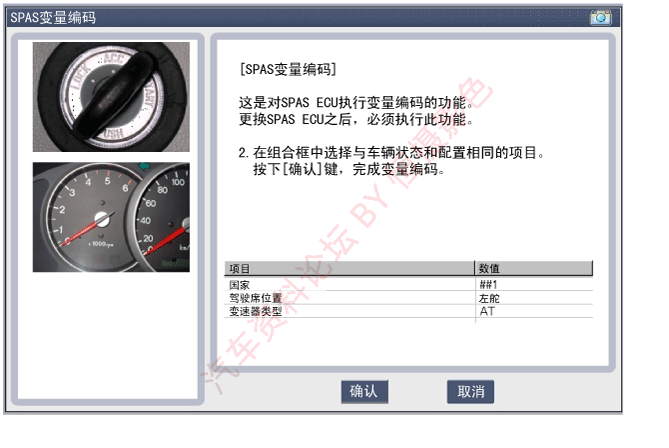

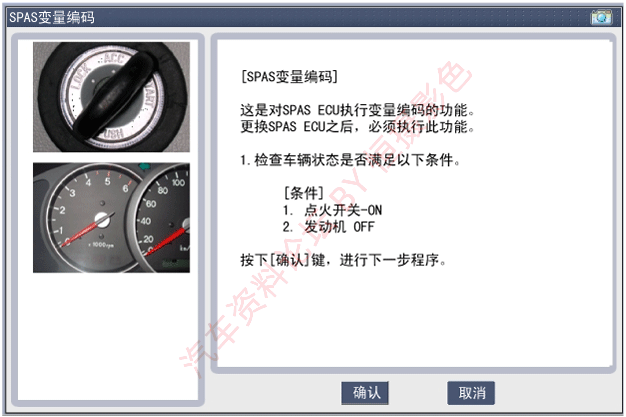

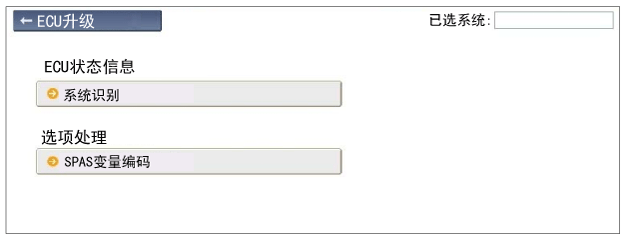

| 6. | 更换SPAS模块后，使用GDS执行"SPAS变量编码"程序。 |
