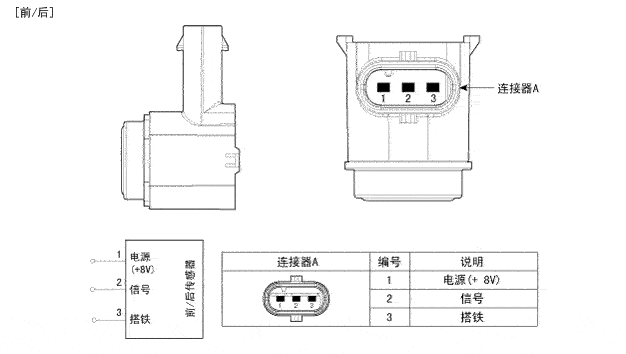

结构图(1)
| 拆卸 |
前/后SPAS传感器
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸前/后保险杠盖。 (参考BD部分-前保险杠盖) (参考车身-"后保险杠盖") |
| 3. | 分离超声波传感器连接器。 [前] |
[后]
| 4. | 打开传感器固定架，拔出超声波传感器(A)。 [前] |
[后]
侧面SPAS传感器
| 1. | 分离蓄电池负极端子。 |
| 2. | 拆卸前保险杠盖。 (参考BD部分-前保险杠盖) |
| 3. | 分离超声波传感器连接器。 |
| 4. | 打开传感器固定架，拔出超声波传感器(A)。 |
| 安装 |
前/后SPAS传感器
| 1. | 安装SPAS传感器，连接线束连接器。 |
| 2. | 安装前/后保险杠盖。 |
侧面SPAS传感器
| 1. | 安装SPAS传感器，连接线束连接器。 |
| 2. | 安装前保险杠盖。 |
