驻车辅助传感器电路图及维修步骤_驻车辅助传感器电路图及维修步骤

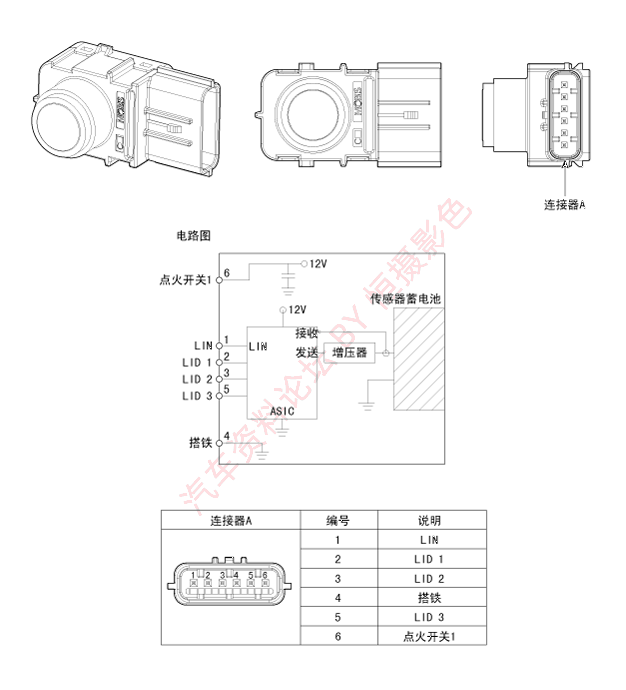

电路图

拆卸

前/后PAS传感器

1.	分离蓄电池负极端子。

2.	拆卸前/后保险杠盖。 (参考BD部分-前保险杠盖) (参考车身-"后保险杠盖")

3.	分离超声波传感器连接器。 [前]

[后]

4.	打开传感器固定架，拔出超声波传感器(A)。 [前]

[后]

安装

前/后PAS传感器

1.	安装PAS传感器，连接线束连接器。

2.	安装前/后保险杠盖。
