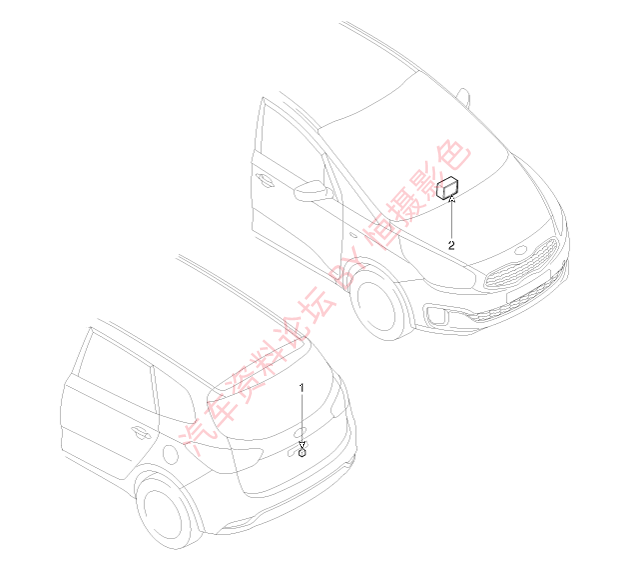

部件位置
| 1.后视摄像头 | 2.音响或音频/视频/导航控制器 |

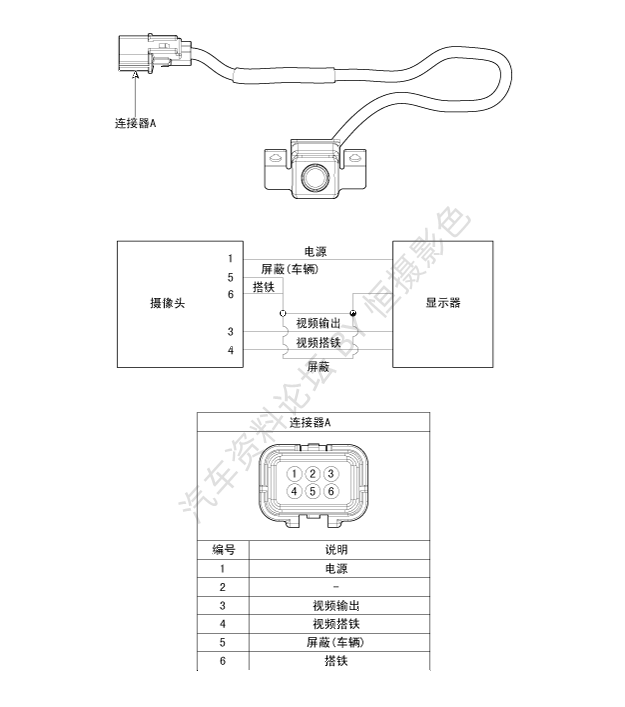

电路图
| 说明 |
点火开关ON，变速杆处于R位置，倒车灯亮时，后视摄像头启动。
此系统是在倒车期间通过显示器显示车辆后方的辅助系统。
此系统仅为辅助系统。在倒车时，因存在不能通过摄像头看到的盲区，驾驶员有责任总要观察室内/室外后视镜，
注意车辆前后区域情况。 |
| 拆卸 |
| 1. | 拆卸后备箱门装饰板。 (参考车身-"后备箱门装饰板") |
| 2. | 拆卸后备箱门背板。 (参考车身-"后备箱门背板") |
| 3. | 从后视摄像头上分离连接器(A)。 |
| 4. | 拧下螺钉(2个)后，拆卸后视摄像头(B)。 |
| 安装 |
| 1. | 安装后视摄像头。 |
| 2. | 安装后备箱门背板和后备箱门装饰板。 |
