底板控制台总成部件及部件位置维修步骤

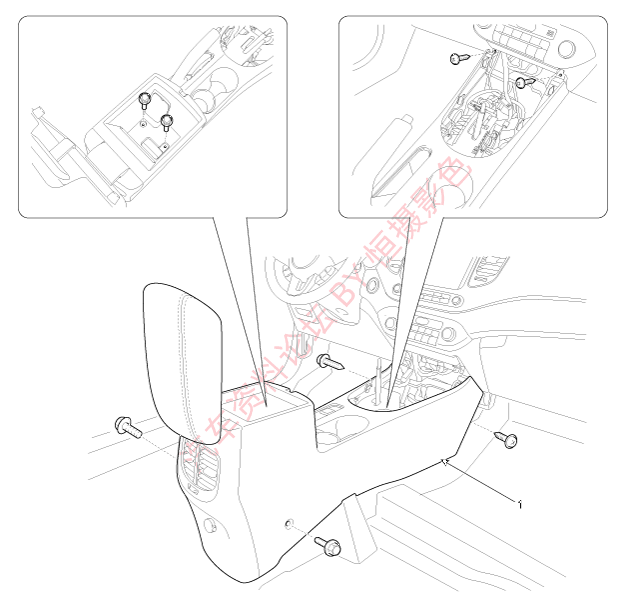

部件位置

1.底板控制台总成

更换

[M/T]

●

戴上手套保护双手。

●	用平头螺丝刀撬时，缠绕防护胶带，在相关部件上缠绕防护胶带，避免损坏。

●	使用塑料板拆卸工具，拆卸内饰，以免损坏表面。

●	注意不要弯曲或刮伤装饰板和仪表板。

1.	分离变速杆防尘罩(A)。

2.	拆卸底板控制台上盖衬垫(A)。

3.	为拆卸前控制台前托盘(A)，将手指放入孔(B)，并向上拉动。

4.	使用螺丝刀或拆卸器，拆卸底板控制台上盖(A)。

5.	分离连接器(A)和底板控制台上盖。

6.	向后退拆卸控制台延伸盖(A)。 [左]

[右]

7.	拆卸控制台扶手垫(A)。

8.	分离后电源插座连接器固定卡扣(A)。

9.	分离后电源插座连接器(A)。

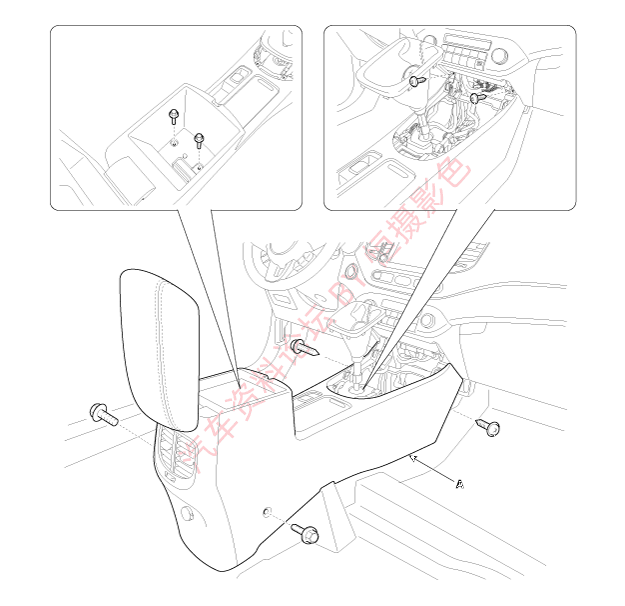

10.	拧下固定螺钉和螺栓，拆卸底板控制台总成(A)。

11.

按拆卸的相反顺序安装。

●	确定连接器连接正常。

●	更换任何损坏的夹子。

●

戴上手套保护双手。

[A/T]

注意

●

戴上手套保护双手。

参考

●	用平头螺丝刀撬时，缠绕防护胶带，在相关部件上缠绕防护胶带，避免损坏。

●	使用塑料板拆卸工具，拆卸内饰，以免损坏表面。

●	注意不要弯曲或刮伤装饰板和仪表板。

1.	为拆卸变速器手柄(A)和变速杆防尘罩(B)，向上拉动它们。

2.	拆卸底板控制台上盖衬垫(A)。

3.	为拆卸前控制台前托盘(A)，将手指放入孔(B)，并向上拉动。

4.	使用螺丝刀或拆卸器，拆卸底板控制台上盖(A)。

5.	分离连接器(A)和底板控制台上盖。

6.	使用螺丝刀或拆卸工具，拆卸驻车制动盖(A)。

7.	向后退拆卸控制台延伸盖(A)。

[左]

[右]

8.	拆卸控制台扶手垫(A)。

9.	分离后电源插座连接器固定卡扣(A)。

10.	分离后电源插座连接器(A)。

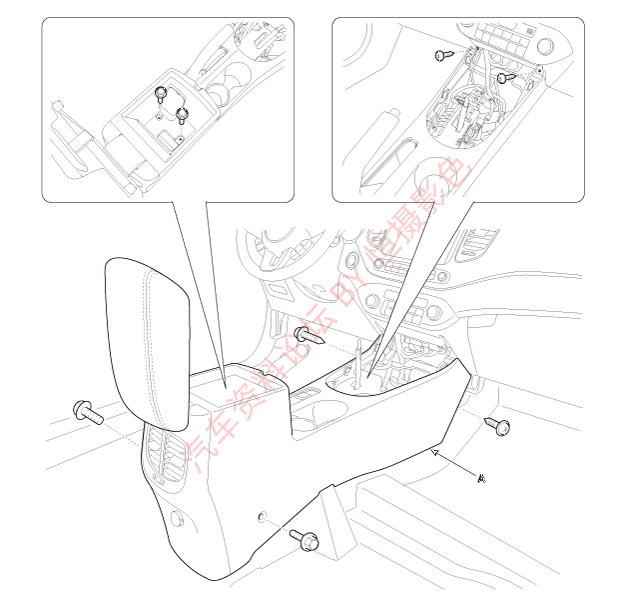

11.	拧下固定螺钉和螺栓，拆卸底板控制台总成(A)。

12.

按拆卸的相反顺序安装。

注意

●	确定连接器连接正常。

●	更换任何损坏的夹子。
