车顶行李架维修步骤

更换
[一般类型]

●
戴上手套保护双手。

●
用平头螺丝刀撬时，缠绕防护胶带，在相关部件上缠绕防护胶带，避免损坏。
●
注意不要刮坏车身表面。
1.
拆卸车顶行李架前盖(A)和后盖(B)。
2.
拆卸纵梁盖(C)。
3.
拧下固定螺母后，拆卸车顶行李架总成(D)。
规定扭矩：
3.9~4.4N•m(0.4~0.45kgf•m,2.9~3.3Ib•ft)


4.
按拆卸的相反顺序安装。

●
更换任何损坏的夹子。

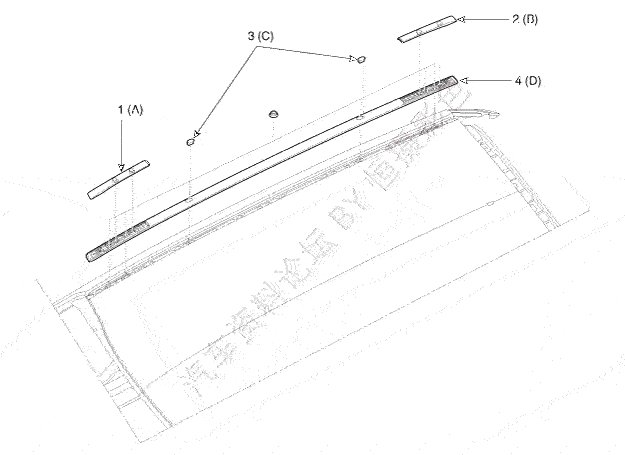

1.车顶行李架前盖
2.车顶行李架后盖
3.纵梁盖
4.车顶行李架总成

[全景天窗类型]

●
戴上手套保护双手。

●
用平头螺丝刀撬时，缠绕防护胶带，在相关部件上缠绕防护胶带，避免损坏。
●
注意不要刮坏车身表面。
1.
拆卸车顶行李架前盖(A)和后盖(B)。
2.
拆卸纵梁盖(C)。
3.
拧下固定螺母后，拆卸车顶行李架总成(D)。
规定扭矩：
3.9~4.4N•m(0.4~0.45kgf•m,2.9~3.3Ib•ft)
4.
拆卸车顶后装饰条(E)。
5.
按拆卸的相反顺序安装。

●
更换任何损坏的夹子。

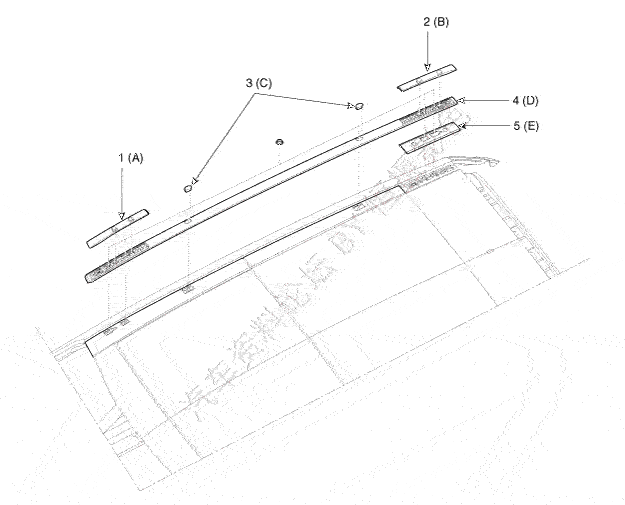

1.车顶行李架前盖
2.车顶行李架后盖
3.纵梁盖
4.车顶行李架总成
5.车顶后装饰条
