助手席安全气囊（PAB）模块&概要及操作原理& 部件及部件位置&维修步骤

说明

助手席空气囊(PAB)安装在仪表板罩内，在正面碰撞事故中保护助手席乘员。SRSCM确定是否展开PAB以及展开PAB的时机。

即使使用专用检测仪，也不要测量空气囊总成(气体发生器)电路的电阻。如果用检测仪测量电路电阻，可能引起空气囊意外展开，导致人员受到严重伤害。

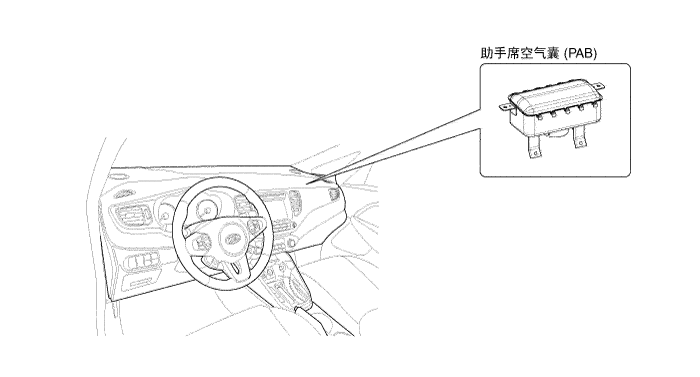

部件

拆卸

1.	开始工作前，分离蓄电池负极导线，并至少等待3分钟。

2.	拆卸杂物箱壳。 (参考车身-"手套箱壳")

3.	拧下助手席空气囊固定螺栓(B)，分离助手席空气囊连接器(A)。

拆卸仪表板。

(参考车身-"主仪表板总成")

参考

PAB展开时，更换损坏的仪表板。

从仪表板上拧下装配螺栓，拆卸助手席空气囊。

注意

拆下的空气囊总成应储存在清洁、干燥的地方且衬垫表面朝上放置。

安装

1.	从车辆上拔出点火开关钥匙。

2.	分离蓄电池负极导线，在开始工作前至少等待3分钟。

将助手席空气囊放置在仪表板上，拧紧助手席空气囊固定螺栓。

规定扭矩：

4.9~7.8N•m(0.5~0.8kgf•m,3.6~5.8Ib•ft)

4.	安装仪表板。 (参考车身-"主仪表板总成")

5.	连接助手席空气囊连接器。

拧紧助手席空气囊固定螺栓。

规定扭矩：

7.8~11.8N•m(0.8~1.2kgf•m,5.8~8.7Ib•ft)

7.	安装手套箱壳。 (参考车身-"手套箱壳")

8.	重新连接蓄电池负极导线。

安装助手席空气囊(PAB)后，确认系统正常工作：

A.	点火开关置于ON位置；SRS警告灯亮约6秒后熄灭。
