说明

侧面碰撞传感器(SIS)系统包括安装在两侧前车门模块(左侧和右侧)中央的两个P-SIS和安装在两侧中央立柱(左侧和右侧)上的两个SIS。

侧面压力传感器也称为P-SIS，因为它检测其装配位置碰撞的导致的压力。

侧面碰撞传感器也称为A-SIS，因为它检测加速度。

SRSCM在发生碰撞时通过SIS碰撞信号确定空气囊的展和展开时间。

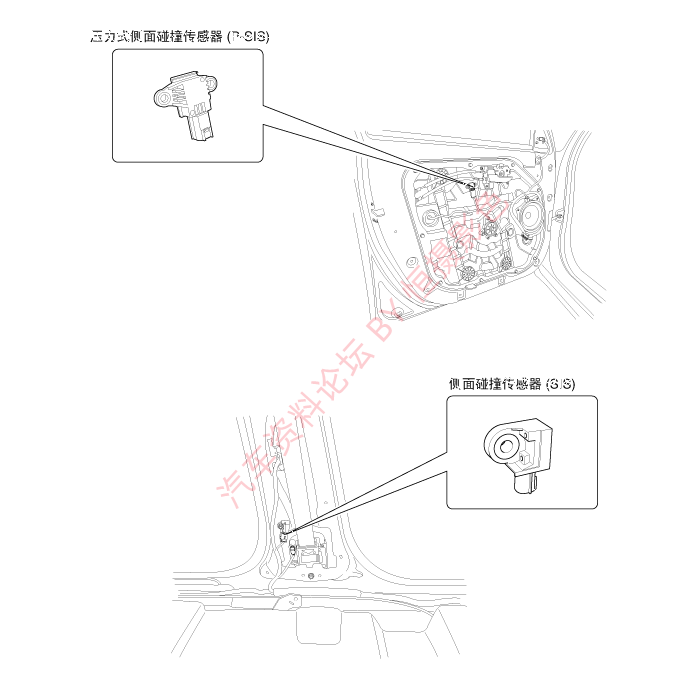

部件

拆卸

压力侧面碰撞传感器

●	必须按照前述预防措施/程序拆卸空气囊。

●	在分离侧面碰撞传感器连接器前，应先分离侧面空气囊连接器。

●	更换侧面碰撞传感器时，禁止将点火开关置于ON位置，也不要连接蓄电池导线。

1.	分离蓄电池负极导线，开始工作前至少等待3分钟。

2.	拆卸前车门装饰板。 (参考车身-"前车门装饰板")

3.	分离压力侧面碰撞传感器连接器(B)并拧下压力侧面碰撞传感器装配螺钉(A)。

侧面碰撞传感器

1.	开始工作前，分离蓄电池负极导线，并至少等待3分钟。

2.	拆卸车门防磨装饰板。 (参考BD部分-车门防磨装饰板)

3.	拆卸中央立柱下装饰板。 (参考BD部分-"中央立柱装饰板")

4.	分离侧面碰撞传感器连接器(B)。

5.	拧下侧面碰撞传感器固定螺栓，拆卸侧面碰撞传感器 (A).

安装

压力侧面碰撞传感器

用螺钉(A)安装新压力式侧面碰撞传感器，连接压力式侧面碰撞传感器连接器(B)。

规定扭矩：

3.5~5.7N•m(0.36~0.58kgf•m,2.6~4.2Ib•ft)

2.	安装前车门装饰板。 (参考车身-"前车门装饰板")

3.	重新连接蓄电池负极导线。

安装压力侧碰撞传感器后，确认系统正常工作：

A.	点火开关置于ON位置；SRS警告灯亮约6秒后熄灭。

●	您必须使用规定工具遵守规定拧紧扭矩，否则会导致压力-侧面碰撞传感器(P-SIS)破裂或螺钉金属垫圈转动。

●	如果螺钉金属垫圈转动，在P-SIS使用期限内会出现故障或碰撞检测性能降低。

●	禁止变换车门模块，因为SRSCM通过车门模块内的压力传感器判断碰撞。

侧面碰撞传感器

●	更换侧面碰撞传感器时，禁止将点火开关置于ON位置，也不要连接蓄电池导线。

拧紧螺栓，安装新侧面碰撞传感器(A)，连接侧面碰撞传感器连接器(B)。

规定扭矩：

8.0~12.0N•m(0.82~1.22kgf•m,5.9~8.9Ib•ft)

2.	安装中央立柱下部装饰板。 (参考BD部分-"中央立柱装饰板")

3.	安装车门防磨板。 (参考BD部分-车门防磨装饰板)

4.	重新连接蓄电池负极导线。

安装侧面碰撞传感器后，确认系统工作正常

A.	点火开关置于ON位置；SRS警告灯亮约6秒后熄灭。
