| 说明 |
SRSCM(辅助保护系统控制模块)的主要功能是判断在什么情况下安全系统展开，什么情况下安全系统不展开。SRSCM必须确定是否展开安全系统。确定展开安全系统拉紧器和/或空气囊后，SRSCM必须为拉紧器和空气囊点火器提供足够的能量以便启动展开装置。
SRSCM从碰撞传感器和其它具有安全功能的部件接收信号，确定碰撞是否需要展开拉紧器和空气囊。
SRSCM只在SRSCM电路信号稳定的情况下才能够准备好检测碰撞或启动安全系统装置。
SRSCM可以在2秒内启动安全系统装置并保证在完成初始诊断后充分发挥功能。
SRSCM必须执行诊断程序并在点火开关ON时通过警告灯指示系统状态。系统必须持续执行诊断程序并在检测到故障时通过警告灯发出警告。使用一系列诊断通信接口装置为安全控制系统提供服务。

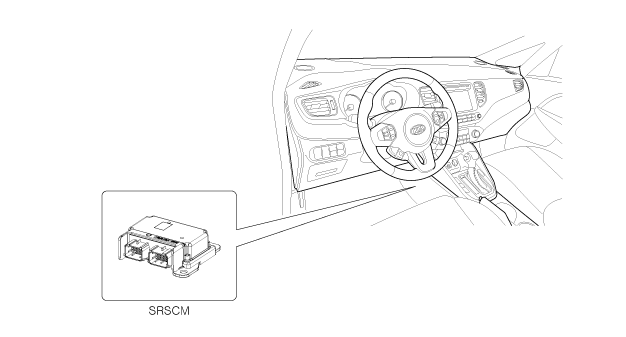

部件
| 拆卸 |
| 1. | 从车辆上拔出点火开关钥匙。 |
| 2. | 开始工作前，分离蓄电池负极导线，并至少等待3分钟。 |
| 3. | 拆卸底板控制台。 (参考BD部分-底板控制台) |
| 4. | 拧下固定螺栓，分离变速杆总成(A)。 |
| 5. | 拧下螺母(A)后，拆卸后通风管(B)。 |
| 6. | 拧下SRSCM固定螺栓(3个)，拆卸SRSCM。 |
| 7. | 按下操纵杆锁片(2)状态朝前拉锁片(1)并拉操纵杆 (3)。 分离SRSCM连接器(A)。 |
| 安装 |
| 1. | 从车辆上拔出点火开关钥匙。 |
| 2. | 开始工作前，分离蓄电池负极导线，并至少等待3分钟。 |
| 3. | 连接SRSCM线束连接器。 |
| 4. | 用SRSCM固定螺栓安装SRSCM。
|
|
| 5. | 安装后通风管。 |
| 6. | 安装变速杆总成。 |
| 7. | 安装底板控制台。 (参考BD部分-底板控制台) |
| 8. | 重新连接蓄电池负极导线。 |
| 9. | 安装SRSCM后，确认系统工作正常：
|
| 变量编码 |
用新品更换SRSCM后，必须执行"变量编码"程序。
|
变量编码程序
| ■GDS联机型 |
| 1. | 点火开关OFF，连接GDS。 |
| 2. | 点火开关"ON"，发动机"OFF"，选择车辆名称和空气囊系统。 |
| 3. | 选择变量编码模式。 |
| 4. | 执行下面所示显示屏上的步骤。 |
1)初始ACU变量编码显示屏
2)VIN代码输入屏
3)变量代码画面-1
4)变量代码画面-2
5)变量编码结束
1)再次在已执行变量编码的SRSCM上输入变量编码时，打开此画面。 |
2)通信故障的屏幕
■GDS脱机型(不联网时可以使用)
1)初始ACU变量编码显示屏
2)ACU编码代码输入屏
3)再次检查ACU编码代码的输入画面
4)变量编码画面-1
5)变量编码画面-2
6)变量编码结束
1)再次在已执行变量编码的SRSCM上输入变量编码时，打开此画面。
