仪表板本体总成的更换
拆卸
1 断开蓄电池负极。
2 拆下副仪表台总成。参见“副仪表台总成的更换”。
3 拆下转向盘总成。参见 “ 转向盘总成的更换 ”。
4 拆下 A 柱上饰板总成。参见 “A 柱上饰板总成的更 换 ”。
5 拆下左出风口面板总成。参见 “ 左出风口面板总成 的更换 ”。
6 拆下仪表板驾驶员侧下护板总成。参见 “ 仪表板驾 驶员侧下护板总成的更换 ”。
7 拆下右出风口面板总成。“ 右出风口面板总成的更 换 ”。
8 拆下手套箱总成。参见 “ 手套箱总成的更换 ”。
9 拆下转向管柱下护罩总成。参见 “ 转向管柱下护罩 总成的更换 ”。
10 拆下左侧多色氛围灯总成的更换。参见 “ 左侧多色 氛围灯总成的更换 ”。
11 拆下右侧多色氛围灯总成的更换。参见 “ 右侧多色 氛围灯总成的更换 ”。

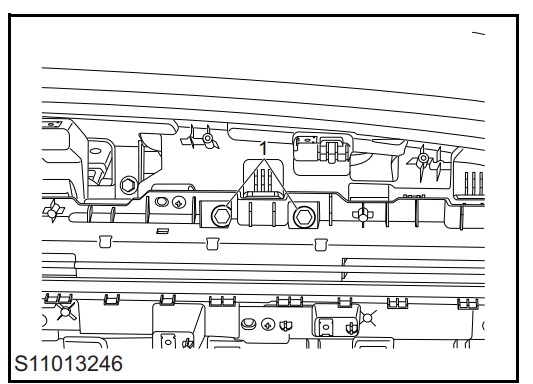

12 拆下前排乘客安全气囊总成固定螺栓 （1）。
13 断开前排乘客安全气囊总成线束连接器。

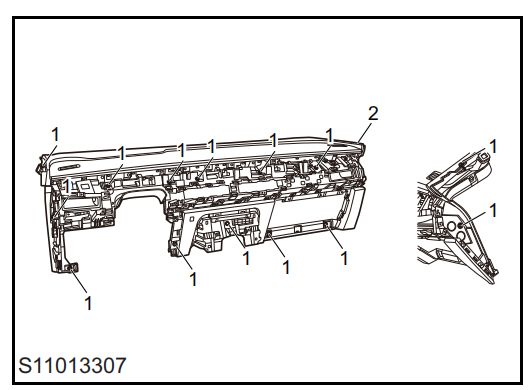

14 拆下仪表板本体总成螺栓 （1）。
15 拆下仪表板本体总成 （2）。
安装
1 安装仪表板本体总成。
2 安装仪表板本体总成螺栓，紧固至 5±0.5 牛米，并 检查扭矩。
3 安装前排乘客安全气囊总成线束连接器。
4 安装前排乘客安全气囊总成固定螺栓，紧固至9±1 牛米，并检查扭矩。
5 安装右侧多色氛围灯总成的更换。参见 “ 右侧多色 氛围灯总成的更换 ”。
6 安装左侧多色氛围灯总成的更换。参见 “ 左侧多色 氛围灯总成的更换 ”。
7 安装转向管柱下护罩总成。参见 “ 转向管柱下护罩 总成的更换 ”。
8 安装手套箱总成。参见 “ 手套箱总成的更换 ”。
9 安装右出风口面板总成。“ 右出风口面板总成的更 换 ”。
10 安装仪表板驾驶员侧下护板总成。参见 “ 仪表板驾 驶员侧下护板总成的更换 ”。
11 安装左出风口面板总成。参见 “ 左出风口面板总成 的更换 ”。
12 安装 A 柱上饰板总成。参见 “A 柱上饰板总成的更 换 ”。
13 安装转向盘总成。参见 “ 转向盘总成的更换 ”。
14 安装副仪表台总成。参见“副仪表台总成的更换”。
15 连接蓄电池负极。
